Das Training und die Inferenz großer KI-Modelle erfordern enorme Rechenleistung, was den Stromverbrauch einzelner Chips erheblich erhöht. Die Betriebstemperatur wirkt sich direkt auf die Leistung aus: Wenn ein Chip bei Temperaturen um 70–80 °C betrieben wird, kann jeder Anstieg um 2 °C die Leistung um etwa 10 % beeinträchtigen. Infolgedessen führt der steigende Stromverbrauch der Chips zu einem dringenden Bedarf an fortschrittlichem Wärmemanagement. Darüber hinaus übersteigt der Stromverbrauch von Chips der nächsten Generation, wie beispielsweise dem Nvidia B200, 1000 W, wodurch die herkömmliche Luftkühlung an ihre physikalischen Grenzen stößt. Gleichzeitig erlegen Umweltinitiativen wie Chinas „Dual-Carbon“-Ziele und die „East-to-West Computing“-Strategie Rechenzentren strenge Grenzwerte für die Energieeffizienz (Power Usage Effectiveness, PUE) auf, wobei die Flüssigkeitskühlung im Durchschnitt einen deutlich niedrigeren PUE-Wert aufweist als die Luftkühlung. Was die Gesamtbetriebskosten (Total Cost of Ownership, TCO) betrifft, so sind die Anfangsinvestitionen für die Flüssigkeitskühlung mit Kühlplatten ähnlich hoch wie bei der Luftkühlung, die laufenden Betriebskosten fallen jedoch deutlich geringer aus.
Laut Precedence Research wird der weltweite Markt für KI-Chips von 2024 bis 2026 voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 29,72 % wachsen, während der weltweite Markt für Netzwerk-Switches im Jahr 2024 voraussichtlich um rund 5 % gegenüber dem Vorjahr wachsen wird. Da das Marktvolumen für Chips, Server und Switches parallel zu steigenden thermischen Anforderungen zunimmt, dürfte sich das Wachstum des Marktes für Kühlungslösungen auf Chip-Ebene beschleunigen.
Warum Anschlüsse für die Flüssigkeitskühlung?
Große KI-Modelle treiben den Stromverbrauch von Chips auf ein noch nie dagewesenes Niveau. Der Nvidia B200 beispielsweise verbraucht über 1000 W pro Chip und bringt damit die herkömmliche Luftkühlung an ihre physikalischen Grenzen. Wenn die Luftkühlung diese Hochleistungskomponenten nicht mehr bewältigen kann, wird die Flüssigkeitskühlung zur unvermeidlichen Wahl.
Als „kritische Verbindungsstellen“ eines Flüssigkeitskühlsystems sind hochwertige Schnellkupplungen (QD) darauf ausgelegt, drei wesentliche Herausforderungen zu bewältigen:
- Sicherung der Lebensdauer und Vermeidung von Leistungseinbußen: Hitze ist der größte Feind der Elektronik. Wenn ein Chip bei Temperaturen um 70–80 °C betrieben wird, verringert sich die Zuverlässigkeit und Lebensdauer der Komponente mit jedem Anstieg um 10 °C um etwa 50 %, was häufig zu einer thermischen Drosselung führt, die die Rechenleistung beeinträchtigt. Zuverlässige Steckverbinder gewährleisten einen ungehinderten Kühlmittelfluss und leiten das Kühlmittel präzise zur Wärmequelle, um die maximale Chip-Leistung aufrechtzuerhalten.
- Einhaltung von Compliance- und Energiestandards: Im Rahmen der „Dual Carbon“- und „Green Computing“-Initiativen wird der PUE-Wert neuer Rechenzentren streng auf unter 1,3 begrenzt. Herkömmliche Luftkühlung hat Schwierigkeiten, diesen Richtwert zu erreichen, während die Flüssigkeitskühlung den PUE-Wert auf etwa 1,1 senken kann. Diese anspruchsvolle Vorgabe erfordert, dass Steckverbinder über einen absoluten Auslaufschutz verfügen, um das Risiko von Systemausfällen auszuschließen.
- Maximierung der Energieeffizienz zur Senkung der Gesamtbetriebskosten: Nehmen wir als Beispiel eine flüssigkeitsgekühlte Rechenzentrumshalle mit einer Wärmebelastung von 1000 kW (1 Megawatt). Die Abführung dieser Wärme mittels herkömmlicher Klimatisierung erfordert etwa 500 kW Strom, während eine vollständige Flüssigkeitskühlung nur etwa 30 kW benötigt – eine Energieeinsparung von über 90 %. Zwar sind die Anschaffungskosten mit denen der Luftkühlung vergleichbar, doch sind die langfristigen Betriebseinsparungen durch die Flüssigkeitskühlung unübertroffen.
Die Flüssigkeitskühlung hat sich in Hochleistungsrechenzentren als Standard etabliert. Insbesondere bei Plattformen der nächsten Generation wie dem Nvidia GB300 NVL72 fungiert die Kühlmittelverteilungseinheit (Coolant Distribution Unit, CDU) als Herzstück des sekundärseitigen Systems und leitet präzise Kühlmittelkreisläufe zu Kaltplatten mit hoher Packungsdichte. Um die thermischen und energiesparenden Vorteile voll auszuschöpfen, müssen die Anlagen auf leistungsstarke, tropffreie Flüssigkeitskühlungssteckverbinder setzen, die hohe Durchflussraten, einen geringen Strömungswiderstand und einen robusten Auslaufschutz bieten. Diese Komponenten bilden die Grundlage einer sicheren und effizienten Kühlarchitektur. Renhotec bietet ein umfassendes Sortiment an standardisierten Flüssigkeitskühlungs-Steckverbinderserien, die speziell auf die Automobil-, Energiespeicher- und Supercomputing-Branchen zugeschnitten sind.
Klassifizierungen von Anschlüssen für Flüssigkeitskühlung

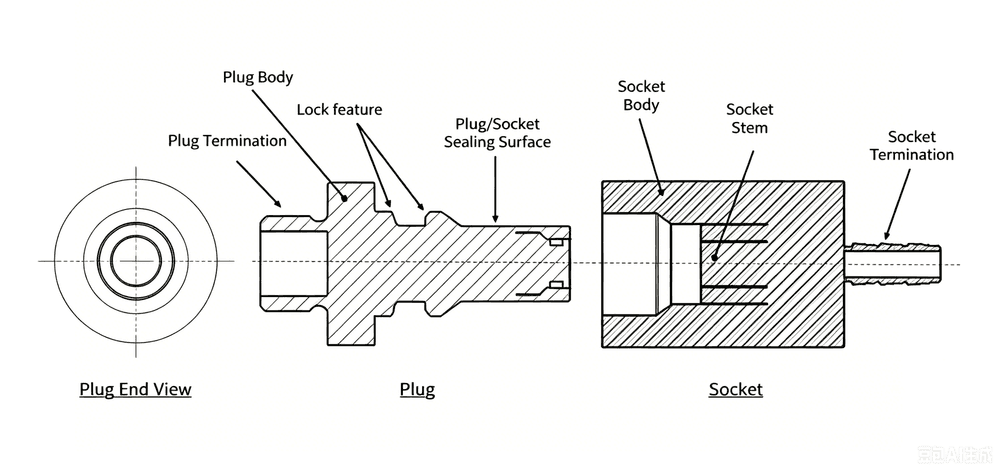

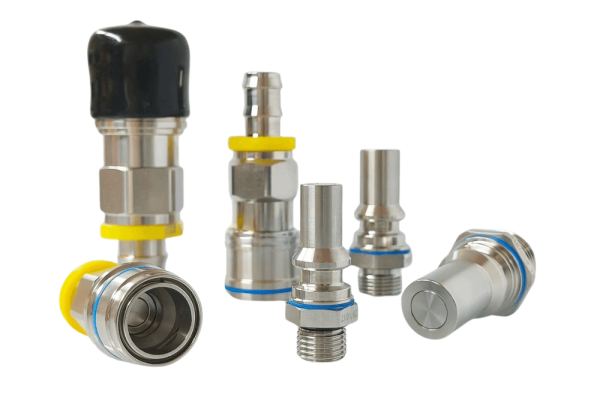

1. UQD-Serie
- Kernanwendungen: Flüssigkeitskühlung von Servern mittels Kühlplatten in Rechenzentren und in nach OCP (Open Compute Project) standardisierten Racks.
- Anwendungslogik: Auf der Grundlage der OCP-Spezifikationen entwickelt und standardisiert, ist UQD derzeit die am weitesten verbreitete Schnittstelle in der Flüssigkeitskühlung von Rechenzentren. Sein zentraler Vorteil liegt in der Standardisierung und hohen Kompatibilität, wodurch Hardware-Barrieren zwischen verschiedenen Anbietern von Servern und Kühlsystemen überwunden werden. Dank eines manuellen Push-Pull-Kupplungsmechanismus ermöglicht UQD eine schnelle Verriegelung und Trennung mit nur einer Hand. Es verfügt über Flachdichtungsventile, um einen minimalen Flüssigkeitsverlust beim Trennen zu gewährleisten (Dry-Break-Fähigkeit). Farbcodierte rote und blaue Ringe sorgen für eine klare visuelle Unterscheidung zwischen Zu- und Ableitungen und verhindern so das Risiko von Fehlanschlüssen. Es wird in erster Linie an den Verbindungspunkten zwischen den internen Kühlplattenleitungen des Servers und dem Rack-Verteiler eingesetzt.
2. UQDB-Serie
- Kernanwendungen: Blade-Server mit hoher Packungsdichte, Blind-Mate-Flüssigkeitskühlung für ganze Racks (z. B. „Manifold-in-Rack“-Architekturen) sowie im laufenden Betrieb austauschbare Rechenzentrumsknoten.

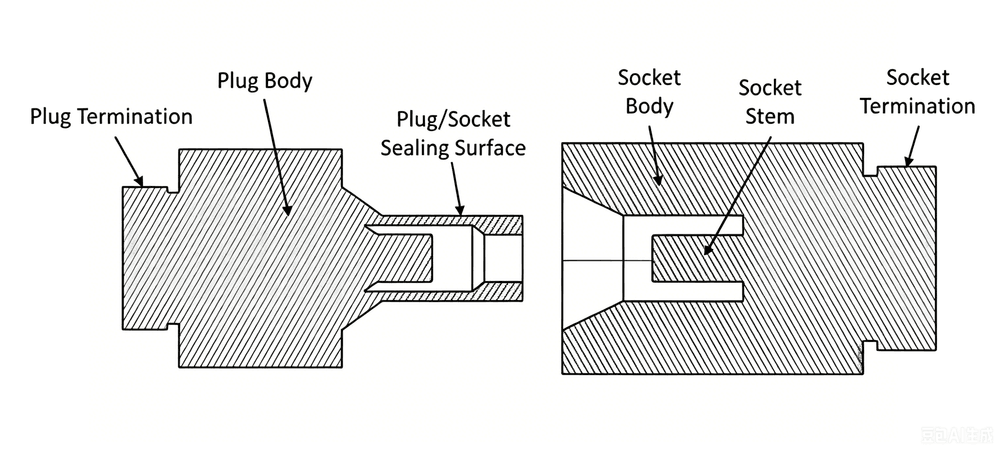

- Anwendungslogik: UQDB ist eine Weiterentwicklung des UQD-Designs, das für die automatisierte Wartung und den Einsatz in Umgebungen mit extrem hoher Dichte optimiert wurde. Der technische Schwerpunkt liegt auf dem bedienungsfreien Betrieb und der Toleranz gegenüber Fehlausrichtungen. Wenn ein Serverknoten in das Rack eingeschoben wird, nutzt der UQDB-Stecker seine integrierte schwimmende und selbstausrichtende Struktur (mit einem radialen Spiel von ±1 mm), um direkt mit der hinteren Fluid-Backplane in Verbindung zu treten. Techniker müssen nicht auf die Rückseite des Racks zugreifen, um Leitungen manuell zu verlegen, was UQDB für groß angelegten Hot-Swap ohne Ausfallzeiten unverzichtbar macht.

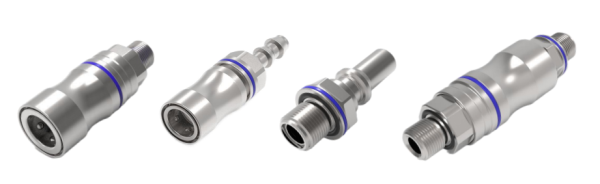

3. GUQD-Serie (Guide / Blind-Mate UQD)
- Kernanwendungen: Rechenzentren mit hoher Dichte und Backplanes für Blade-Server.
- Anwendungslogik: Das Präfix „G“ steht für eine integrierte Führungsstruktur, die speziell für das blinde Einstecken entwickelt wurde. In flüssigkeitsgekühlten Racks sorgt das GUQD – wenn IT-Mitarbeiter einen Serverknoten in Position schieben – mithilfe integrierter Führungsstifte für eine automatische Selbstausrichtung und Verbindung mit dem hinteren Verteiler. Dadurch entfällt die Notwendigkeit manueller Schlauchanpassungen auf engstem Raum, was eine weitere wichtige Komponente für einen reibungslosen Hot-Swap von Servern darstellt.

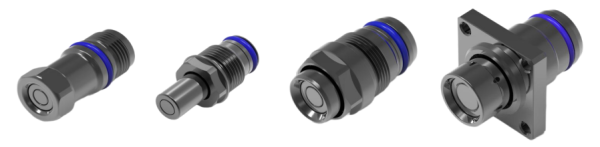

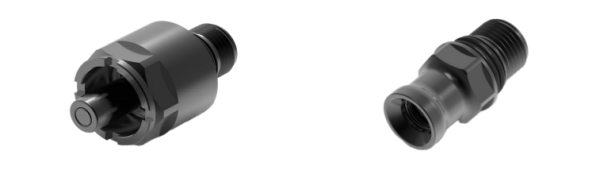

4. BMF-/BMS-Serie (Blind Mate Fluid / Blind Mate System)
- Kernanwendungen: Hochleistungsrechnen (HPC), Kühlung von Phased-Array-Radarsystemen und modulare Energiespeichersysteme (ESS).
- Anwendungslogik: Diese Baureihen wurden als spezialisierte, fluidunabhängige Blindsteckverbindungen entwickelt und legen neben der absoluten Trockentrennleistung beim Trennen besonderen Wert auf die Toleranz gegenüber Fehlausrichtungen (sowohl axiale als auch radiale Versätze sind zulässig).
Anmerkung: Während „BMS“ im Bereich der neuen Energien in der Regel für „Battery Management System“ (Batteriemanagementsystem) steht, bezieht sich die BMS/BMF-Serie im Zusammenhang mit Flüssigkeitskühlungshardware auf modulare Flüssigkeitsanschlüsse, die speziell für die Integration mit hoher Packungsdichte in Energiespeicher-Batteriepacks entwickelt wurden.

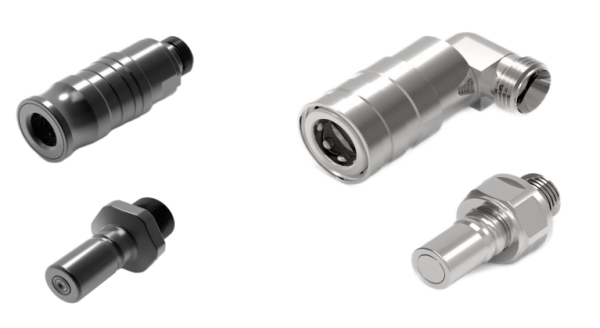

5. SQD-Serie (Standard-Schnellkupplung / SnapQD)
- Kernanwendungen: Allgemeines Wärmemanagement in der Industrie, medizinische Geräte (z. B. wassergekühlte MRT-Geräte) und Prüfstände.
- Anwendungslogik: SQD steht für eine klassische, standardisierte Schnellkupplungsausführung (ähnlich den SnapQD-Serien, die von großen globalen Herstellern angeboten werden). Die wichtigsten technischen Prioritäten sind hohe Durchflussraten, geringer Durchflusswiderstand und geringe Einsteckkräfte. Es eignet sich ideal für allgemeine industrielle Umgebungen, in denen häufige, unkomplizierte Plug-and-Play-Vorgänge erforderlich sind, wie beispielsweise die Verlegung von Schalttafel zu Schalttafel oder der Anschluss externer Kühlquellen.

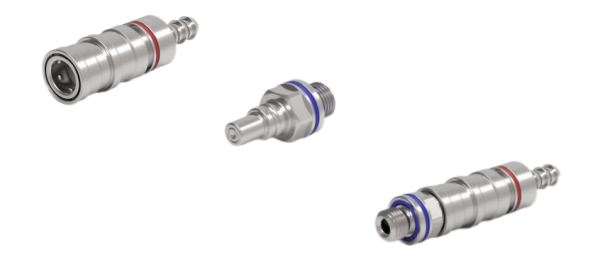

6. AQD-Serie (Schnellkupplungen für die Automobilindustrie)
- Kernanwendungen: Fahrzeuge mit alternativen Antrieben (NEVs, sowohl Personenkraftwagen als auch Nutzfahrzeuge), Flüssigkeitskühlung von EV-Batteriepacks sowie flüssigkeitsgekühlte Hochleistungs-Ladestationen.
- Anwendungslogik: Das Präfix „A“ steht für Technik in Automobilqualität. Die AQD-Serie ist für den Einsatz unter rauen Bedingungen im Fahrzeug ausgelegt und muss strenge Validierungsverfahren für den Automobilbereich bestehen, darunter hochfrequente Vibrationen, extreme Temperaturschocks und langfristige Korrosion durch Kühlmittel. Diese Steckverbinder werden in der Regel an den Ein- und Auslässen von Batteriekühlplatten im Fahrgestell sowie an den thermischen Knotenpunkten von Bordladegeräten (OBC) eingesetzt. Dabei wird Wert auf leichte Werkstoffe (häufig Edelstahl oder Aluminiumlegierungen) und sichere Verriegelungsmechanismen gelegt, um ein versehentliches Lösen während des Transports zu verhindern.

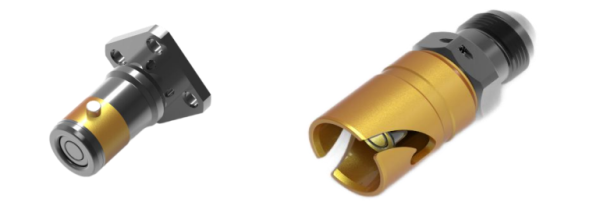

7. BNC-Serie mit Bajonettverschluss
- Kernanwendungen: Umgebungen mit starken Vibrationen, spezialisierte industrielle Kühlsysteme sowie Schwermaschinen oder Prüfstände, bei denen eine versehentliche Trennung unter keinen Umständen toleriert werden darf.
- Anwendungslogik: Der entscheidende Vorteil einer Bajonettkonstruktion liegt in ihrem formschlüssigen, mechanischen Verriegelungsmechanismus. Im Gegensatz zu Push-Pull-Steckverbindern muss der Bediener die Kupplung einstecken und drehen (in der Regel eine Vierteldrehung), um die inneren Stifte vollständig zu verriegeln. Diese hochbelastbare Konstruktion hält hohen Zugkräften und starken Vibrationen stand, ohne sich zu lösen, und bietet gleichzeitig ein deutlich spürbares taktiles Feedback, sobald die Verbindung vollständig eingerastet ist. Sie eignet sich hervorragend für raue Umgebungen oder sicherheitskritische industrielle Anwendungen.
Kurzer Vergleich der 7 Steckverbinderserien
| Name der Serie | Kernanwendung | Kupplungsmechanismus | Wichtige Vorteile |
|---|---|---|---|
| UQD | Rechenzentren, Kühlplattenanlagen | Manueller Push-Pull-Betrieb | OCP-Industriestandard, in hohem Maße austauschbar |
| UQDB | Racks mit hoher Dichte, Blade-Server | Selbstausrichtende Blindsteckverbindung | Unterstützt Hot-Swapping für einen automatisierten Betrieb und eine Wartung ohne Ausfallzeiten |
| GUQD | Backplanes für Blade-Server | Geführte Blindsteckverbindung | Integrierte Führungsstifte für präzises Blindstecken |
| BMF / BMS | Energiespeicherpakete, Radarsysteme | Modulares Blindsteckverbinder | Hohe Toleranz gegenüber Fehlausrichtungen, hervorragende Dichtwirkung für hochdichte Integration |
| SQD | Industriesteuerung, Medizintechnik, Prüfstände | Universeller Aufsteckverschluss | Plug-and-Play, geringer Strömungswiderstand, kostengünstig |
| AQD | Elektrofahrzeug-Fahrgestelle, Ladestationen | Verbesserte Schnappverriegelung | In Automobilqualität; beständig gegen extreme Temperaturen, Vibrationen und Korrosion |
| Bajonett-BNC | Schwermaschinen, Umgebungen mit starken Vibrationen | Mechanische Drehsicherung | Positive mechanische Verriegelung für höchste Vibrations- und Entkopplungsfestigkeit |
FAQ
Frage 1: Welche Baureihen eignen sich als flüssigkeitsgekühlte Steckverbinder für Megawatt-Ladesysteme?
Vier dieser sieben Baureihen eignen sich hervorragend als flüssigkeitsgekühlte Steckverbinder für Megawatt-Ladesysteme und erfüllen jeweils eine spezifische Funktion an verschiedenen Infrastrukturknotenpunkten:
- AQD (Automotive Grade) – Das zentrale Arbeitstier: Es wird an den mittleren Verbindungspunkten der flüssigkeitsgekühlten Ladekabel sowie an den Kühl-Ein- und -Auslässen der Batteriepacks von gewerblichen Elektrofahrzeugen oder schweren Elektro-Lkw eingesetzt. Beim Megawatt-Laden sind Fahrzeug und Kabel anspruchsvollen Bedingungen ausgesetzt; die für den Automobilbereich ausgelegte Vibrationsfestigkeit und die Toleranz gegenüber extremen Temperaturen machen AQD hier unersetzlich.
- UQD (Rechenzentrumsstandard) & SQD (Allgemeine Industrieanwendungen) – Die ladegeräteseitige Unterstützung: Installiert im Leistungselektronikschrank von Split-Typ-Megawatt-Ladestationen. Diese Schränke beherbergen riesige Leistungsmodule, die eine Wärmeentwicklung erzeugen, die mit der eines kleinen Rechenzentrums vergleichbar ist. UQD und SQD bieten die hohen Durchflussraten, den geringen Strömungswiderstand und die strenge Leckagesicherheit, die erforderlich sind, um die Infrastruktur der Ladestation zu kühlen.
- BMF / BMS (Modular Blind-Mate) – Fahrzeugintegration mit hoher Packungsdichte: Integriert in die Batteriepacks mit extrem hoher Kapazität von gewerblichen Elektrofahrzeugen oder Elektro-Lkw, die für das Laden im Megawattbereich ausgelegt sind. Das Laden bei solch extremen Leistungsstufen löst rasche Temperaturanstiege aus; dank der hohen Toleranzkompensation und der hervorragenden Dichtheit eignet sich die BMF/BMS-Serie ideal für hochdichte, blindgesteckte Kühlkonzepte von Batteriepaketen.
Frage 2: Bei welchen Baureihen handelt es sich um tropffreie Anschlüsse für Flüssigkeitskühlungen?
Genau genommen verfügen alle sieben Serien über Funktionen zum Absperren von Flüssigkeiten oder zum Schutz vor dem Auslaufen, doch unterscheiden sie sich darin, inwieweit sie einem echten „tropffreien“ Standard nahekommen:
- Echte tropffreie Ausführung (Flat-Face-Design): UQD, UQDB, GUQD sowie BMF/BMS sind echte Tropffreie Anschlüsse für Flüssigkeitskühlung. Diese Baureihen nutzen fortschrittliche Flachdichtungsventile. Beim Trennen der Verbindung lassen die bündig anliegenden Passflächen praktisch keinen Hohlraum zurück, in dem sich Flüssigkeit ansammeln könnte. Auf der Oberfläche verbleibt lediglich ein mikroskopisch dünner Film. Sie sind die erste Wahl für Rechenzentren und Blindstecksysteme in Energiespeichersystemen, bei denen eine tropffreie Trennung unverzichtbar ist.
- Standard-Flüssigkeitsabsperrung (Ausführung mit doppeltem Absperrventil): AQD, SQD und Bajonett-BNC. Diese Baureihen verfügen über integrierte, federbelastete Tellerventile. Die Ventile schließen beim Trennen sofort, um den Flüssigkeitsstrom zu unterbrechen. Zwar kann beim Trennen ein winziger Tropfen oder eine Restmenge aus dem Schnittstellenbereich entweichen, doch bieten sie zuverlässige Sicherheit in Anwendungsfällen, in denen keine Anforderungen auf Reinraumniveau bestehen.
Frage 3: Welche Baureihen unterstützen das Blindstecken?
Drei Baureihen verfügen über eine integrierte Ausrichtungskompensation oder Führungsstrukturen und eignen sich daher ideal für interne Layouts mit hoher Dichte, bei denen eine direkte Sichtverbindung nicht möglich ist:
- UQDB: Der Standard für das blinde Anschließen von Geräten im Full-Rack-Rechenzentrum, der Hot-Swap-fähige Serverknoten unterstützt.
- GUQD: Ausgestattet mit integrierten Führungsstiften für eine höhere Positioniergenauigkeit; wird häufig bei Backplanes für Blade-Server eingesetzt.
- BMF / BMS: Ein modulares Blindsteck-System für Flüssigkeiten mit großzügigem Toleranzausgleich, das speziell für die hochdichte Integration in Batteriepacks für Energiespeicher oder Radar-Arrays entwickelt wurde.
Frage 4: Welche Baureihen zeichnen sich durch Vibrationsfestigkeit und Entkopplungsfestigkeit aus?
- AQD (Automotive-Grade Resistance): Speziell für Elektrofahrzeug-Fahrwerke und Ladeinfrastruktur entwickelt, hält sein verstärkter Verriegelungsmechanismus hochfrequenten Straßenvibrationen und extremen Temperaturschwankungen stand und verhindert so ein versehentliches Lösen der Verbindung.
- Bajonett-BNC (mechanische Verriegelung): Diese Serie bietet ein Höchstmaß an Verriegelungssicherheit. Sie nutzt ein mechanisches Drehverriegelungssystem (das zum Verriegeln oder Entriegeln eine manuelle Vierteldrehung erfordert), um eine sichere mechanische Verriegelung herzustellen. Damit ist sie die erste Wahl für Schwermaschinen oder spezielle Betriebsbedingungen mit starken Vibrationen.
