Wenn Sie hohe Ströme durch ein geschlossenes Gehäuse leiten, müssen Sie schwierige Entscheidungen treffen. Wenn Sie verschiedene Arten von Batteriesteckverbindern bewerten, müssen Sie im Wesentlichen die elektrische Leistung gegen strenge Budgets und die Wartungsfreundlichkeit vor Ort abwägen. Anstatt nur die technischen Daten aufzulisten, werfen wir einen praktischen Blick auf die realen Kompromisse von fünf weit verbreiteten Lösungen –HVIL-Schnellanschlüsse, Standard-Kabelverschraubungen, kundenspezifische Stromschienendurchführungen, Anderson-Stecker und Hochleistungs-Durchführungsklemmen – und helfenIhnendabei, das beste Design für Ihr ESS-Projekt zu finden.

Warum ist das Design der Batterieschrankanschlüsse so wichtig?

Der Punkt, an dem der Strom aus einem Batterieschrank austritt, ist oft der anfälligste Knotenpunkt in der gesamten Energiespeicherarchitektur. Die Auswahl der geeigneten Verbindungsmethode ist nicht nur eine Frage der mechanischen Passform, sondern erfordert eine mehrdimensionale technische Bewertung:

• Elektrische Überlegungen: Wenn Systeme skaliert werden, wird die Isolierung von hohen Dauerströmen und Hochspannungen kritisch. Ingenieure müssen Kriech- und Luftstrecken berücksichtigen, um Lichtbögen zu vermeiden, sowie eine strenge Kontrolle des Temperaturanstiegs, um das Risiko eines thermischen Durchgehens an der Verbindungsschnittstelle zu minimieren.
• Mechanische Überlegungen: ESS-Schränke sind erheblichen mechanischen Belastungen ausgesetzt, einschließlich Vibrationen während des Transports oder des Betriebs (insbesondere in der Nähe von Kühlgebläsen) und dem physischen Gewicht der schweren Kabel (z. B. 4/0 AWG). Auch der Platzbedarf ist von entscheidender Bedeutung, da der Platz für die interne Kabelführung möglichst gering gehalten wird, um die Dichte der Batteriezellen zu erhöhen.
• Ökologische Überlegungen: ESS-Einsätze im Freien sind rauen Bedingungen ausgesetzt. Die Einhaltung einer absoluten IP-Schutzklasse (IP65/IP67) gegen Feuchtigkeit, Staub und Salzsprühnebel ist unverzichtbar, um die empfindliche interne BMS-Elektronik und die Zellanschlüsse zu schützen.
• Überlegungen zur Wartung: Wenn ein bestimmtes Batteriemodul ausfällt, muss es schnell vor Ort ausgetauscht werden. Lösungen, die das Zerlegen des gesamten Schranks oder das Hantieren mit starren Kabeln erfordern, erhöhen die Ausfallzeiten und Servicekosten drastisch.

Aus diesem Grund erfordern verschiedene Schrankarchitekturen – von Server-Racks in Innenräumen bis hin zu Containern im Freien – sehr unterschiedliche Verbindungsstrategien.

4 gängige Batterieanschlusstypen für ESS (Vor- und Nachteile)

Wenn Sie sich auf dem Markt für die Verkabelung von Schalttafeln umsehen, stoßen Sie in der Regel auf vier Haupttypen von Batterieanschlüssen. Jeder hat seine eigene Funktionsweise, seine Stärken und seine eigenen Nachteile.

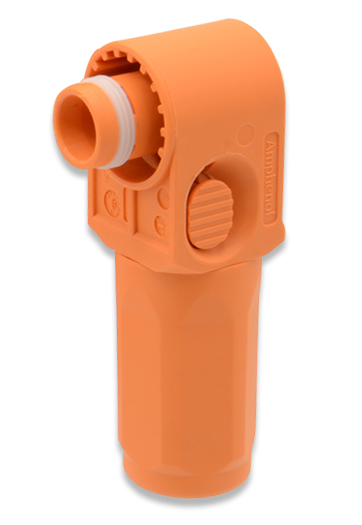

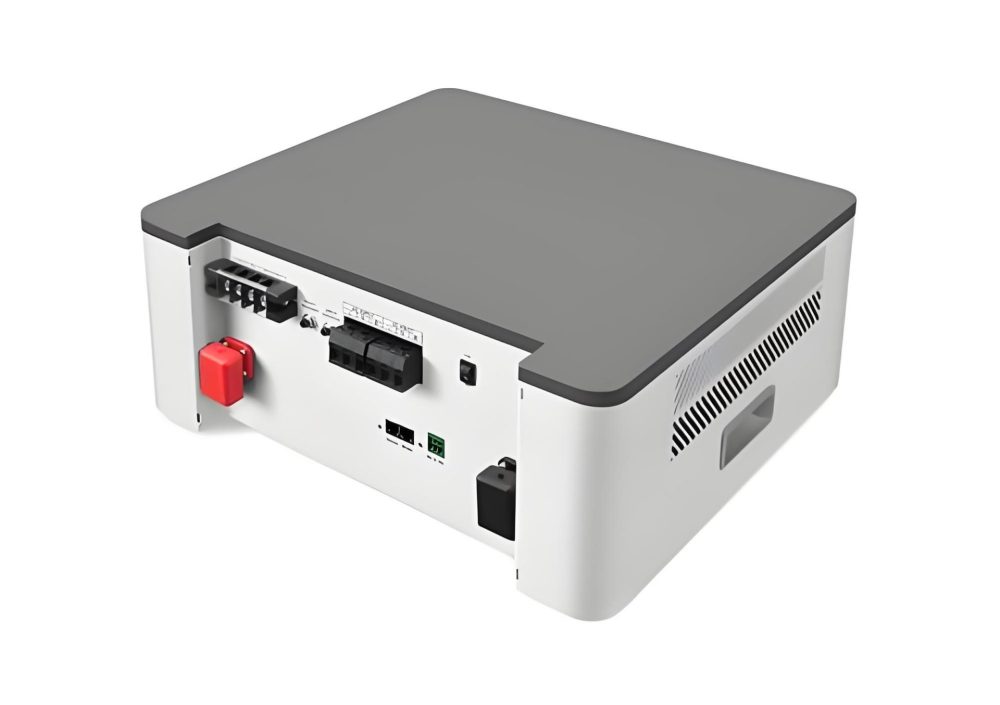

1. Schnellverbinder für Energiespeicher

Mechanismus: Hierbei handelt es sich um modulare Plug-and-Play-Komponenten mit einer an der Schalttafel montierten Buchse und einem am Kabel montierten Stecker, die häufig die HVIL-Technologie (High-Voltage Interlock Loop) für mehr Sicherheit nutzen.
Vorteile: Bei der Entwicklung von modularen Paketen, die häufig blind zusammengesteckt werden müssen, ist ein Hochspannungsbatterie-Schnellverbinder in der Regel die erste Wahl. Sie bieten schnellen Austausch und hohe Berührungssicherheit für nicht qualifizierte Techniker vor Ort.
Nachteile: Sie sind außergewöhnlich teuer und kosten oft ein Vielfaches der herkömmlichen Hardware. Außerdem sind sie sperrig, verbrauchen viel Platz auf der Schalttafel und führen über Tausende von Steckzyklen zu Kontaktverschleiß. Die erforderlichen speziellen Crimpwerkzeuge verringern auch die Fehlertoleranz bei der Herstellung.
Wann Sie es verwenden sollten: Schnellanschlüsse sind die erste Wahl für die Nachrüstung von BESS-Containern und modularen Batteriepaketen, die häufig gewartet werden müssen. Da die Polarisierung und das berührungssichere Design menschliche Fehler während des Anschlusses ausschließen, eignen sie sich perfekt für Projekte mit hohem Budget, bei denen die schnelle Bereitstellung Vorrang vor den Kosten der Komponenten hat. Zu den branchenüblichen Architekturen in dieser Kategorie gehören die SurLok Plus™-Serie von Amphenol und die Hochleistungssysteme HIVONEX/BCON+ von TE Connectivity.

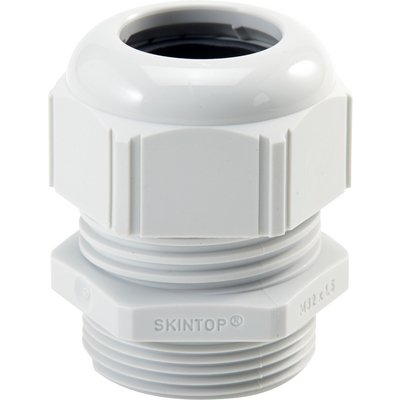

2. Kabelverschraubungen für direkte Kabeleinführung

Mechanismus: Eine versiegelte Verschraubung, die es ermöglicht, ein ununterbrochenes, durchgehendes Kabel direkt durch das Schrankschott zu führen.
Vorteile: Dies ist die kostengünstigste Versiegelungsmethode. Da das Kabel ganz bleibt, gibt es keinen zusätzlichen Kontaktwiderstand an der Schalttafel, wodurch das Risiko eines lokalen Temperaturanstiegs praktisch ausgeschlossen ist.
Nachteile: Es ist ein Alptraum in Sachen Wartung. Kabelverschraubungen sind völlig unmodular. Wenn eine interne Komponente ausgetauscht werden muss, müssen Techniker das gesamte steife, schwere Kabel durch die Verschraubung ziehen. Darüber hinaus ist es mechanisch schwierig, eine angemessene Zugentlastung für schwere Gleichstromkabel nur mit einer Verschraubung zu erreichen.
Wann Sie es verwenden sollten: Kabelverschraubungen finden ihren idealen Einsatz in statischen, kostensensiblen ESS-Systemen für Privathaushalte oder in kleinen verteilten Batterieboxen für den Außenbereich, bei denen die interne Architektur vollständig fertiggestellt ist. Sie sind äußerst effektiv für „sealed-for-life“-Systeme, die über einen Lebenszyklus von 10 bis 15 Jahren keinen modularen Austausch erfordern. Bei der Entwicklung dieser Knotenpunkte setzen Integratoren häufig auf hoch belastbare Industriestandards wie die SKINTOP®-Serie von LAPP oder das CES (Cable Entry System) von Phoenix Contact, um eine robuste Anti-Vibrationsleistung zu gewährleisten.

3. Kundenspezifische Stromschienendurchführung Abdichtung

Mechanismus: Massive Kupfer- oder Aluminiumsammelschienen durchdringen die Gehäusewand direkt und verwenden eine kundenspezifisch geformte Epoxidversiegelung oder mechanisch isolierte Plattenstrukturen, um die Umweltisolierung aufrechtzuerhalten.
Vorteile: Unerreichte Hochstrombelastbarkeit. Diese Methode ist oft die einzige praktikable Wahl für Anwendungen im Versorgungsbereich, die 500A bis 1500A überschreiten und bei denen die Kabel zu starr werden, um sie zu biegen.
Nachteile: Dieser Ansatz leidet unter der immensen Komplexität der Herstellung. Sie erfordert eine individuelle Entwicklung für jedes einzelne Gehäusedesign, was eine Standardisierung nahezu unmöglich macht und die NRE (Non-Recurring Engineering) Werkzeugkosten in die Höhe treibt.
Wann Sie es verwenden sollten: Diese spezialisierte Architektur wird häufig in zentralen Wechselrichterstationen, Energieumwandlungssystemen (PCS) im Megawattbereich und Schwerlast-Containerplattformen eingesetzt. Sie eignet sich für standardisierte, großvolumige Container, bei denen die physischen Abmessungen vollständig festgelegt sind, so dass die anfänglichen Werkzeugkosten amortisiert werden können. Übliche Versiegelungen für diese extremen Anwendungen sind hermetische Epoxid-Technologien wie das StudSeal™ von Douglas Electrical oder mechanische Multidiameter-Module wie das Roxtec BG™ Versiegelungssystem.

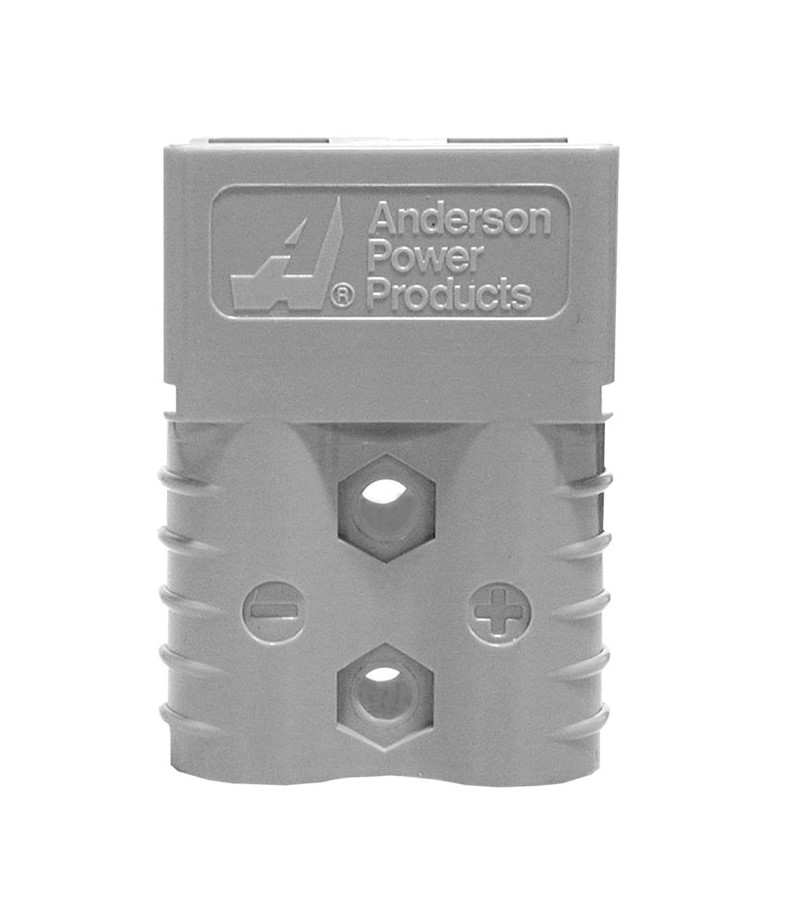

4. Anderson-Style Hochstrom-Stecker

Mechanismus: Diese geschlechtsneutrale Architektur wurde ursprünglich als Hochleistungs-Batteriestecker für Gabelstapler entwickelt und verwendet eine flache Wischkontakttechnologie und interne Federn, um einen konstanten Steckdruck aufrechtzuerhalten.
Vorteile: Hervorragend geeignet für Niederspannungs-Gleichstromsysteme und rackmontierte Module. Der physikalische Wischvorgang reinigt die Kontakte während des Einsteckens und sorgt so für einen dauerhaft niedrigen Widerstand.
Nachteile: Sie sind funktionell unzureichend für ESS-Gehäuse im Freien. Standardgehäuse im Anderson-Stil bieten nur eine begrenzte Dichtigkeit (normalerweise IP20). Um die Schutzart IP65+ zu erreichen, müssen Sie sehr teure, sperrige Gummimanschetten kaufen. Sie haben auch Schwierigkeiten mit modernen 1500V-Hochspannungsarchitekturen.
Wann zu verwenden: Diese Steckverbinder sind für kontrollierte Umgebungen in Innenräumen optimiert, in denen Batterien in Racks montiert werden, z.B. für die Notstromversorgung von Telekommunikations-Basisstationen und für USV-Systeme in Rechenzentren. Sie sind genau für Hochfrequenz-Zyklus-Umgebungen konzipiert, vorausgesetzt, die Betriebsspannung bleibt innerhalb der Niederspannungs-Gleichstromgrenzen und das Eindringen von Wasser ist kein Faktor. Der Industriestandard und ursprüngliche Innovator dieser Architektur ist Anderson Power Products (APP), wodurch der Original-Anderson-Batterieanschluss für den Einsatz in Innenräumen allgemein anerkannt ist.



Die größte Herausforderung: Gleichgewicht zwischen Kosten, Platzbedarf und IP-Bewertung

Mit der zunehmenden Reife der Energiespeicherindustrie stehen die Integratoren vor einem technischen „Trilemma“ in Bezug auf Schottverbindungen. Moderne Systeme erfordern Lösungen, die gleichzeitig liefern:

1. Extreme Platzersparnis: Flüssigkeitsgekühlte Akkus lassen keinen Platz für sperrige Anschlüsse ungenutzt.
2. Absolute Umweltabdichtung (IP67): Um kommerzielle Außeneinsätze zu überstehen.
3. Aggressive Kostenreduzierung: Um bei globalen B2B-Ausschreibungen wettbewerbsfähig zu bleiben.

Die Bewertung früherer Lösungen anhand dieses Trilemmas offenbart erhebliche Lücken. Schnellsteckverbinder sind die Lösung für Platzbedarf und IP-Einstufung, versagen aber beim Kostentest. Kabelverschraubungen gewinnen bei den Kosten und der IP-Einstufung, versagen aber kläglich bei der Wartung und dem Platzmanagement. Anderson-Stecker sind kosteneffektiv und wartungsfreundlich, versagen aber völlig beim IP-Umwelttest.

Daher verwenden viele ESS-Integratoren Stromversorgungsanschlüsse im Durchführungsstil, um dieses Trilemma zu durchbrechen und eine kompakte, zuverlässige und kosteneffiziente Schrankverbindungsarchitektur zu schaffen.

Seite-an-Seite-Vergleich: Welcher Connector ist der richtige für Sie?

Um den Spezifikationsprozess zu vereinfachen, vergleicht die folgende Matrix die Leistung verschiedener Architekturen und zeigt deutlich auf, wo Durchgangsstromanschlüsse die Lücke schließen.

Warum sind Durchgangsstromklemmen die beste Wahl für ESS im Außen- oder Innenbereich?

Für die stationäre Speicherung im gewerblichen und privaten Bereich bieten Durchgangsstromanschlüsse das logischste technische Gleichgewicht.

Was ist eine Durchgangsstromklemme?

Eine Durchgangsstromklemme ist ein an der Wand montierter, stark isolierter Leiter. Sie verfügt über einen Gewindebolzen auf beiden Seiten eines isolierenden Sockels, so dass interne und externe Kabel (oder Stromschienen) unabhängig voneinander an denselben elektrischen Knotenpunkt angeschlossen werden können, während der Schalttafelausschnitt perfekt abgedichtet wird.

Typische Anwendungen in Energiespeichersystemen

Diese Komponenten fungieren als primäre DC-Verteilerknoten. Sie werden stark genutzt, um den Strom vom Batterierack zum PCS (Power Conversion System) zu leiten, die Solareingänge mit dem Wechselrichter zu verbinden und die Hochstromverteilung innerhalb der Combiner Boxen zu verwalten.

Die wichtigsten Vorteile der Verwendung von Durchführungsklemmen

• Überlegene Gesamtbetriebskosten (TCO): Im Vergleich zu den exorbitanten Hardwarekosten von HVIL-Schnellverbindern oder den hohen NRE-Werkzeugkosten für kundenspezifische Stromschienenabdichtungen bieten Durchführungsklemmen eine Hochleistungsstromführung zu einem Bruchteil des Preises und senken die Stücklistenkosten für die Serienproduktion von Schränken drastisch.

• Perfekte Entkopplung für die Wartung: Der beidseitige Anschluss isoliert die interne Verkabelung von der externen Last. Techniker können die externen Kabel einfach durch Entfernen einer Sechskantmutter abnehmen, ohne den versiegelten Batterieschrank öffnen zu müssen.
• Kompakte Installation: Sie benötigen nur einen einfachen runden Schalttafelausschnitt, wodurch die benötigte Fläche im Vergleich zu mehrpoligen Steckern drastisch reduziert wird.
• Kompatibilität mit flexiblen Leitern: Unabhängig davon, ob Sie flexible Kabel mit Ringkabelschuhen, Kabelschuhen oder starren Kupferschienen verwenden, alle können direkt an den Anschlussbolzen geschraubt werden.

Wie wählt man die richtige Durchführungsklemme?

Nicht alle Hardware ist gleich. Bei der Beschaffung dieser Komponenten ist eine gründliche Auswertung der Datenblätter unerlässlich, um die Zuverlässigkeit des Systems zu gewährleisten.

• Stromstärke: Die Lösungen müssen sowohl auf den Dauer- als auch auf den Spitzenstrombedarf abgestimmt sein. Die Standardkapazitäten reichen von 20 A bis zu Hochleistungsanwendungen mit 600 A.
• Nennspannung und Isolierung: Moderne Designs erfordern eine Isolierung von 1000V DC bis 1500V DC. Das Gehäusematerial muss aus einem Hochleistungsthermoplast (wie PA66 oder duroplastischen Verbundwerkstoffen) bestehen, der nach UL94 V-0 flammhemmend ist.
• Leitermaterial: Hier führt schlechte Qualität zu einem thermischen Risiko. Bei den hochwertigen Durchführungen, die als hochbelastbare Kupferbatterieklemmen konzipiert sind, werden hochleitfähige, verzinnte Kupferlegierungen verwendet. Die Zinnbeschichtung ist unerlässlich, um galvanische Korrosion zu verhindern und einen niedrigen Kontaktwiderstand zu gewährleisten, der den Temperaturanstieg aktiv kontrolliert.
• IP-Schutz & Versiegelung: Integratoren müssen je nach Einsatzumgebung die richtige Abdichtungsstufe festlegen, um Überengineering-Kosten zu vermeiden. Für C&I-Racks in Innenräumen oder vollständig in Containern untergebrachte ESS-Innenräume bieten Standard-Terminals der Schutzart IP54 die beste Kosteneffizienz. Für vollständig freistehende Schränke im Außenbereich müssen jedoch Premium-Modelle mit hochbelastbaren O-Ringen spezifiziert werden, um eine Wasserdichtigkeit von IP68 zu erreichen, damit Umweltschäden und interne Kurzschlüsse vermieden werden.
• Bolzengröße (Gewindegröße): Präzise gefertigte Gewinde (M6, M8, M10, M12) sind entscheidend. Es muss ein genaues Drehmoment eingehalten werden, um ein Ausreißen des Gewindes zu verhindern und gleichzeitig eine ausreichende Klemmkraft gegen den Kabelschuh zu gewährleisten.

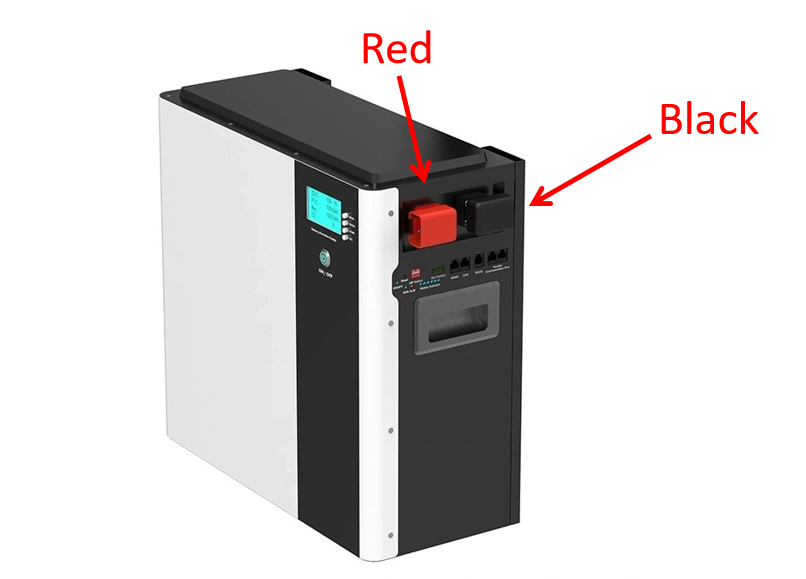

• Farbcodierung: Rote und schwarze (oder orangefarbene für HV DC) Sockel bieten eine sofortige visuelle Identifizierung der Polarität und verhindern eine katastrophale Querverdrahtung bei der Installation vor Ort.

Werkseitige Anpassungsdienste für ESS-Integratoren

Durchführungsklemmen sind zwar Standard-Hardware, aber die Hersteller bieten wichtige technische Unterstützung für ESS-Integratoren. Dazu gehören kundenspezifische Gewindelängen für ungewöhnlich dicke Gehäusewände (z.B. >15mm), spezielle O-Ring-Materialien (wie EPDM oder Viton) für extreme Umgebungen und kundenspezifische Stanz-/Biegeservices, um ein komplettes, einbaufertiges internes Verdrahtungs-Kit anzubieten.

Wie Sie die richtige Lösung für Ihr ESS-Projekt auswählen

Die Wahl der Verbindungsarchitektur ist eine Entscheidung, die die Gesamtbetriebskosten Ihres Projekts und die Zuverlässigkeit im Einsatz bestimmt.

Wenn Ihr System tägliches, blindes Einstecken erfordert, investieren Sie in Quick Connectors. Wenn Sie Niederspannungsschränke für den Innenbereich bauen, reichen Anderson-Stecker aus. Wenn Sie jedoch sehr dichte, kommerzielle Batterieschränke für den Außenbereich entwerfen, bei denen langfristige Sicherheit, IP-Schutz und Kostenkontrolle perfekt zusammenpassen müssen, sind Durchführungsklemmen die unbestritten optimale Lösung.

Wenn Sie Batterieschränke oder Hochstrom-Gleichstromsysteme entwickeln, kann die frühzeitige Auswahl der richtigen Verbindungsarchitektur die Zuverlässigkeit, Sicherheit und langfristige Wartbarkeit erheblich verbessern. Informieren Sie sich über unseren vollständigen Katalog von Hochstrom-Durchführungsklemmen, sehen Sie sich die detaillierten Drehmomentspezifikationen und Prüfberichte an oder kontaktieren Sie unser Ingenieursteam, um kundenspezifische Lösungen für die Schaltschrankmontage für Ihre nächste ESS-Anlage zu besprechen.
