Chinas Verteidigungs- und Luft- und Raumfahrtindustrie ist rasant gewachsen. Heute sind die Technologien des Landes in Bereichen wie Stealth-Kampfflugzeuge, elektronische Aufklärungsschiffe, Interkontinentalraketen, bemannte Raumfahrt und Raumstationen weltweit führend.
Da diese zentralen Lieferketten in hohem Maße auf unabhängige Forschung und Entwicklung sowie auf die heimische Fertigung angewiesen sind, entsprechen ihre Komponenten in der Regel chinesischen Militär- oder Unternehmensnormen. Dies führt naturgemäß zu Abweichungen in der Bezeichnung im Vergleich zu den auf dem internationalen Markt verwendeten Spezifikationen.
Um den Anforderungen des globalen Marktes gerecht zu werden, entsprechen einige chinesische Normen jedoch tatsächlich fast vollständig den internationalen Standards. Dies führt dazu, dass die Produkte in hohem Maße austauschbar sind. Die Branche für elektronische Steckverbinder ist hierfür ein perfektes Beispiel.
In diesem Leitfaden werden die verschiedenen chinesischen Normen für gängige rechteckige und mikro-rechteckige Steckverbinder detailliert erläutert. Wir helfen Ihnen dabei, die richtige Spezifikation für Ihre konkreten Projektanforderungen zu finden. Ganz gleich, ob Sie ein Layout mit hoher Packungsdichte, höchste Zuverlässigkeit nach Luft- und Raumfahrtstandards oder eine kostengünstige Alternative für den industriellen Einsatz suchen – wir haben die passende Lösung für Sie.
Was bedeuten GJB, Q/JC und ZZR eigentlich?
Bevor wir uns mit bestimmten Steckverbinderserien befassen, ist es unerlässlich, die Hierarchie der chinesischen Industrie- und Militärnormen zu verstehen.
Was ist GJB (National Military Standard)?
„GJB“ steht für „Guo Jia Jun Biao“, was übersetzt „Chinesischer nationaler Militärstandard“ bedeutet. Er dient in China als allgemeiner Maßstab für Komponenten in Militärqualität und mit hoher Zuverlässigkeit. Man kann sich GJB als das chinesische Äquivalent zu den in den Vereinigten Staaten verwendeten MIL-STD- oder MIL-DTL-Systemen vorstellen. Wenn ein Steckverbinder einen GJB-Standard erfüllt, hat er strenge Prüfungen auf nationaler Ebene hinsichtlich Faktoren wie Vibration, Stoßbelastung, Salznebelbeständigkeit und extremen Temperaturen bestanden.
Was sind Q/JC und ZZR (Unternehmens-/Institutsstandards)?
Häufig werden Sie Normen sehen, die mit „Q/“ beginnen, wie beispielsweise Q/JC, oder spezifische Institutscodes wie ZZR. Das „Q“ steht für „Qi Ye“, was „Unternehmen“ bedeutet.
Warum gibt es diese, wenn es bereits eine nationale Norm gibt? In hochspezialisierten Bereichen wie der Luft- und Raumfahrt oder bei fortschrittlichen militärischen Systemen kann es vorkommen, dass ein bestimmtes Institut oder ein Werk einen Steckverbinder für extreme Umgebungsbedingungen entwickelt, die der allgemeine GJB-Standard nicht vollständig abdeckt. Diese unternehmensinternen Standards sind oft strenger als nationale Normen. Sie schreiben hochgradig maßgeschneiderte Anforderungen vor, wie beispielsweise verbesserte Beschlagschutzfunktionen, spezielle Protokolle zur Zuverlässigkeitssteigerung oder einzigartige Tests nach Weltraumstandards.
Serien J30J und J14: Die universellen GJB-Standards
Wenn Käufer nach direkten Äquivalenten zu internationalen rechteckigen Militärsteckverbindern suchen, bildet die J-Serie gemäß dem GJB-Standard in der Regel den Ausgangspunkt.
J30J-Steckverbinder: GJB2446A-2011 Die J30J-Serie unterliegt der allgemeinen Spezifikation GJB2446A-2011 und wird als rechteckiger Mikro-Miniatur-Steckverbinder klassifiziert. Für die weltweite Beschaffung ist vor allem zu beachten, dass diese Norm speziell zur Angleichung an die internationale Norm MIL-DTL-83513 (Micro-D) entwickelt wurde. Das bedeutet, dass Produkte, die GJB2446A-2011 entsprechen, so konzipiert sind, dass sie vollständig gegenseitig austauschbar und mechanisch kompatibel sind und als direkter Ersatz für diejenigen dienen können, die nach zuverlässigen Alternativen zu MIL-DTL-83513 oder einer direkten Micro-D-Entsprechung suchen.
Auch wenn es sich um eine bekannte Produktreihe handelt, gehört es zu einer soliden Lieferkettenstrategie, Ihren tatsächlichen Bedarf an diesem spezifischen militärischen Äquivalent zu bewerten, da Standardprojekte in der Industrie möglicherweise auch durch andere Optionen mit hoher Packdichte abgedeckt werden können. Nachstehend finden Sie die wichtigsten technischen Parameter, die Sie bei der Beschaffung eines GJB2446A-konformen Produkts erwarten können:
| Parameter | Spezifikation |
| Teilung (Kontaktabstand) | 1,27 mm (0,050 Zoll) |
| Aktuelle Bewertung | 3A |
| Betriebstemperatur | -55 °C bis +125 °C |
| Dielektrische Spannungsfestigkeit | 600 V Wechselstrom (auf Meereshöhe) |
| Isolationswiderstand | ≥ 5000 MΩ |
| Haltbarkeit | 500 Schaltzyklen |
Hier finden Sie einen direkten Vergleich der wichtigsten Parameter zwischen GJB2446A-2011 und MIL-DTL-83513:
| Funktion / Parameter | GJB2446A-2011 (China) | MIL-DTL-83513 (USA) | Kompatibilität |
| Pitch | 1,27 mm | 1,27 mm (0,050 Zoll) | Identisch |
| Aktuelle Bewertung | 3A | 3A | Identisch |
| Betriebstemperatur | -55 °C bis +125 °C | -55 °C bis +125 °C | Identisch (bei Standardtypen) |
| Mechanische Schnittstelle | Standardisiertes Trapezprofil | Standardisiertes Trapezprofil | Zu 100 % kompatibel |
| Vibrationen und Stöße | Prüfungen nach militärischen Standards | Prüfungen nach militärischen Standards | Nahezu gleichwertig |
J14-Steckverbinder: GJB142A-94 Die J14-Serie entspricht der Norm GJB142A-94. Im Gegensatz zum J30J mit Mikroabstand konzentriert sich diese Spezifikation auf niederfrequente, äußerst robuste rechteckige Steckverbinder mit etwas größeren Abmessungen. Käufer beschaffen J14-Steckverbinder in der Regel für Geräte, die eine stabile Strom- oder Signalübertragung unter rauen Umgebungsbedingungen erfordern. Bei diesen Anwendungen stehen hohe Datenübertragungsraten nicht im Vordergrund, doch ist mechanische Robustheit zwingend erforderlich.
| Parameter | Spezifikation |
| Aktuelle Bewertung | In der Regel 2 A bis 5 A (variiert je nach Kontaktgröße) |
| Betriebstemperatur | -55 °C bis +125 °C |
| Dielektrische Spannungsfestigkeit | 800 V Wechselstrom (auf Meereshöhe) |
| Isolationswiderstand | ≥ 5000 MΩ |
| Vibrationsfestigkeit | 10 Hz bis 2000 Hz |

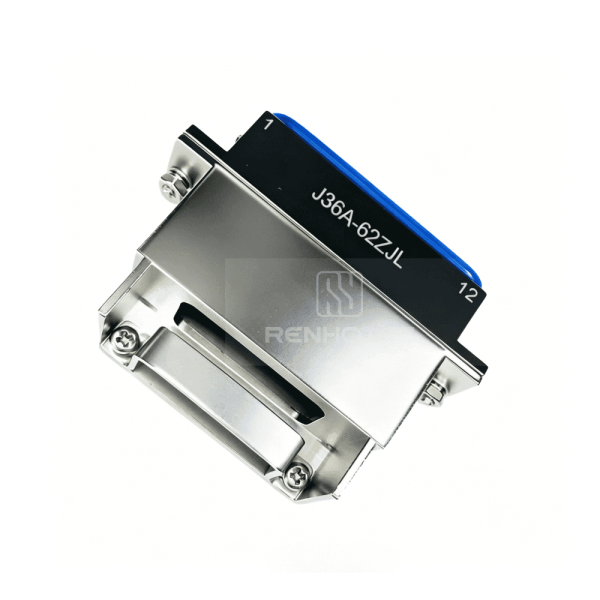

J36A-Serie: Komplexe Standards in der Unternehmenswelt und der Luft- und Raumfahrt entschlüsseln
Die J36A-Serie (zusammen mit ihrer Variante J36W) wird häufig in hochspezialisierten Projekten unter extremen Umgebungsbedingungen eingesetzt. Da sie in anspruchsvollen Anwendungen der Luft- und Raumfahrt sowie der Verteidigungsindustrie zum Einsatz kommt, unterliegt sie nicht einem einzigen GJB-Code. Stattdessen unterliegt sie einer komplexen Matrix aus Unternehmens- und Luft- und Raumfahrtstandards.
Als Käufer müssen Sie sich diese Codes nicht merken. Wenn Sie sie verstehen, können Sie sich einfach darauf verlassen, dass das Werk über erstklassige Qualitätskontrollverfahren verfügt.
Nachfolgend finden Sie eine Aufschlüsselung der spezifischen Normen, die für die J36A-Serie gelten:
| Baureihe Standardausführung | Standardcode | Bedeutung und Anwendungsschwerpunkte |
| Militärstandard für Unternehmen | Q/Jc122-93 | Die grundlegende Unternehmensvorgabe für die Konstruktion und die mechanische Integrität der J36A-Serie. |
| Militär-Drahtnorm | Q/Jc238-2001 | Regelt die Spezifikationen für die Verkabelung und die Kabelkonfektionierung im Rahmen einer Integration nach militärischen Standards. |
| Standard für die Steigerung der Zuverlässigkeit | Q/Jc20023–2005 | Schreibt strenge Prüfverfahren vor, um Fehlerquellen zu identifizieren und zu beseitigen und so die Betriebsdauer zu verlängern. |
| CAST-Level-Standard | CASTPS05/012-2006 | Entspricht den Prüfprotokollen der Chinesischen Akademie für Raumfahrttechnologie für den Einsatz im Weltraum. |
| Standard für hohe Zuverlässigkeit | ZZR-Q/Jc20353-2013 | Ein Standard auf höchstem Niveau, der maximale Zuverlässigkeit in unternehmenskritischen Umgebungen gewährleistet. |
| Militärstandard für Beschlagschutz | Q/Jc20028–2005 | Spezifische Anforderungen an Dichtungen und Werkstoffe zur Verhinderung von Feuchtigkeitskondensation bei extremen Temperaturschwankungen. |
J29A-Serie: Von Micro-D abgeleitete Normale mit hoher Dichte
Es ist wichtig, die J29A-Serie korrekt zu klassifizieren, um Fehler bei der Beschaffung zu vermeiden. Die J29A ist eine Struktur mit hoher Packungsdichte, die stark vom Micro-D-Formfaktor abgeleitet ist und strengen chinesischen Militärnormen unterliegt. Sie sollte nicht mit der Nano-D-Kategorie verwechselt werden.
Da die J29A-Serie auf die extreme Miniaturisierung in der modernen Elektronik ausgerichtet ist, legen die technischen Standards großen Wert darauf, sichere elektrische Parameter bei einem sehr kompakten Rasterabstand zu gewährleisten. Hersteller der J29A-Serie müssen den Kriechweg (den kürzesten Weg zwischen zwei leitenden Teilen, gemessen entlang der Oberfläche der Isolierung) und die dielektrische Spannungsfestigkeit streng kontrollieren, um Kurzschlüsse in Layouts mit hoher Packungsdichte zu verhindern. Käufer spezifizieren die J29A-Serie in der Regel für kompakte Avionik, spezialisierte Kommunikationsgeräte und UAV-Systeme, bei denen maßgeschneiderte Steckverbinder mit hoher Packungsdichte erforderlich sind und wo Platz und Gewicht von entscheidender Bedeutung sind, während eine Robustheit auf militärischem Niveau unverzichtbar ist.
J30J vs. J29A: Leitfaden zur Beschaffung und Auswahl
| Vergleichskennzahl | J30J-Serie (entspricht MIL-DTL-83513) | J29A-Serie (mikrorektangulär mit hoher Packdichte) |
| Kernpositionierung | Der Universalstandard | Die Lösung für hohe Dichte |
| Raum & Dichte | Standard-Miniaturisierung: Weist in der Regel einen Standard-Rasterabstand von 1,27 mm auf. Die Bauform ist kompakt, behält jedoch die standardmäßigen Abmessungsverhältnisse bei. | Ultrahohe Dichte: Bietet deutlich mehr Pins bei einer Gehäusegröße, die der des J30J entspricht oder sogar noch kleiner ist. |
| Schwerpunkt Ingenieurwesen | Eine ausgereifte Technologie. Der Schwerpunkt liegt auf der mechanischen Verbindungssicherheit unter Stoß- und Vibrationsbelastung. | Da die Pins so dicht beieinander angeordnet sind, liegt die größte Herausforderung in der elektrischen Isolierung. Dies stellt die Fähigkeit eines Herstellers, den Kriechweg zu kontrollieren und so Kurzschlüsse zu verhindern, auf eine harte Probe. |
| Internationale Gleichwertigkeit | Kann als direkter, sofort einsetzbarer Ersatz für den weit verbreiteten Standard MIL-DTL-83513 (Micro-D) dienen. | Eine maßgeschneiderte Struktur mit hoher Dichte, die speziell für extrem beengte Räume entwickelt wurde. Sie stellt möglicherweise keinen direkten 1:1-Ersatz für einen universellen internationalen Standard dar. |
| Wann sollte man sich dafür entscheiden? (Typische Anwendungsbereiche) | – In der Projektvorgabe wird ausdrücklich MIL-DTL-83513 gefordert. – Der Einbauraum ist begrenzt, liegt jedoch noch innerhalb der üblichen Grenzen für Mikro-Steckverbinder. – Sie benötigen eine schnelle Beschaffung und mehrere Ersatzlieferanten, um die Sicherheit der Lieferkette zu gewährleisten. | – Der Platz auf der Leiterplatte oder im Gehäuse ist vollständig ausgeschöpft.- Ideal für Mikro-UAVs, ultrakompakte tragbare Militärkommunikationsgeräte oder interne Komponenten von Mikrosatelliten.- Sie legen mehr Wert auf „maximale Anzahl an Signalkanälen pro Kubikmillimeter“ als auf universelle Kompatibilität. |
| Beschaffungsrisiken | Ein hochgradig ausgereifter Markt mit hartem Preiswettbewerb. Das Hauptrisiko besteht in einer uneinheitlichen Qualitätskontrolle und Materialverwendung bei den günstigeren Anbietern. | Ein Produkt mit hohen technischen Anforderungen. Die Wahl eines Herstellers mit mangelnder handwerklicher Qualität führt aufgrund unzureichender Kriechstrecken leicht zu Geräteausfällen in feuchten Umgebungen oder in Umgebungen mit hoher Spannung. |
Zusammenfassende Hinweise für Käufer:
- Sofern Ihre Ingenieure nicht mit extremen, kritischen Platzbeschränkungen konfrontiert sind und Sie Wert auf die Stabilität der Lieferkette legen, sollten Sie sich stets für den J30J entscheiden. Es handelt sich um einen äußerst vielseitigen Standard mit sehr geringen Kosten für Versuch und Irrtum.
- Sie sollten auf den J29A nur dann zurückgreifen, wenn der J30J aus Platzgründen nicht in das physikalische Design passt oder wenn Sie die Anzahl der Signalleitungen auf genau derselben Grundfläche zwangsläufig verdoppeln müssen.
M80-Serie: Internationale Normen für hohe Zuverlässigkeit
Im Gegensatz zur J-Serie, die sich streng an die chinesische GJB- und Q/JC-Nomenklatur hält, entspricht die M80-Serie einem international anerkannten Standard für hohe Zuverlässigkeit.
Auf dem globalen Markt suchen Einkäufer häufig nach einem Äquivalent zu Harwin Datamate. Chinesische rechteckige M80-Steckverbinder erfüllen genau diesen Zweck und dienen als zuverlässige Alternativen zu etablierten, hochzuverlässigen Steckverbindern mit 2-mm-Rastermaß. Bei der Beschaffung von M80-Steckverbindern von chinesischen Herstellern entsprechen die Spezifikationen in der Regel strengen industriellen und militärischen Prüfprotokollen (wie beispielsweise BS CECC 75101-802 oder gleichwertigen Vibrations- und Stoßfestigkeitsprüfungen). Sie bieten eine sichere, hochvibrationsbeständige Verbindung, die für die industrielle Automatisierung, Robotik und die zivile Luft- und Raumfahrt geeignet ist, und dienen als vielseitige Brücke zwischen rein militärischen Spezifikationen und industriellen Anforderungen.
FAQ: So geben Sie Normen in Ihren Bestellungen (PO) an
Bei der Erstellung Ihrer Bestellung oder Ihrer Angebotsanfrage (RFQ) ist es von entscheidender Bedeutung, die Spezifikationen korrekt zu formulieren. Hier finden Sie die häufigsten Fragen, die Einkäufer bei der Festlegung chinesischer Steckverbindernormen stellen:
F: Inwiefern beeinflusst die Einsatzumgebung die Wahl der Norm, die ich festlegen sollte?
A: Die Art Ihrer Einsatzumgebung bestimmt den erforderlichen Teststandard. Wenn Sie die Anwendung in einer standardmäßigen Industrieumgebung einsetzen, ist ein M80-Äquivalent oft ausreichend. Wenn Ihre Anwendung jedoch den Einsatz in drucklosen Luft- und Raumfahrtumgebungen oder unter extremen Vibrationen vorsieht, müssen Sie einen höheren Standard festlegen, beispielsweise einen Steckverbinder der ZZR- oder CAST-Stufe J36A.
F: Wie kann ich ein direktes Äquivalent zu einer US-Militärnorm wie MIL-DTL-83513 anfordern?
A: Fragen Sie nicht einfach nach einem „mikro-rechteckigen Steckverbinder“. Um eine vollständige mechanische und elektrische Kompatibilität zu gewährleisten, fordern Sie ausdrücklich einen Steckverbinder der Serie J30J an, der dem Standard GJB2446A entspricht. Dieser dient als direkter Ersatz für den MIL-DTL-83513.
F: Was sollte ich angeben, wenn mein Projekt extremen Platzbeschränkungen unterliegt?
A: Bei ultrakompakten Konstruktionen, bei denen ein Standard-J30J nicht passt, sollten Sie ausdrücklich die J29A-Serie anfordern. Da es sich um einen Steckverbinder mit hoher Packungsdichte handelt, müssen Sie zudem mit Ihrem Lieferanten klären, ob die Angaben zum Kriechweg Ihren strengen Anforderungen an das Leiterplattenlayout entsprechen, um Kurzschlüsse zu vermeiden.
F: Sollte ich bei der Beschaffung chinesische Unternehmensnormen (Q/JC) vermeiden?
A: Keineswegs. Scheuen Sie sich nicht vor Q/JC-Spezifikationen. Wenn Ihre Anwendung besondere Herausforderungen mit sich bringt – wie beispielsweise extreme Temperaturschwankungen, die zu Kondensation führen –, bietet die Anforderung eines Steckverbinders, der einen spezifischen Unternehmensstandard zur Beschlagvermeidung (wie Q/Jc20028-2005) erfüllt, einen gezielten Schutz, den allgemeine nationale Normen möglicherweise nicht abdecken.
F: Was ist, wenn ich mir immer noch nicht sicher bin, wie ich eine Teilenummer zuordnen soll?
A: Senden Sie uns Ihr Original-Datenblatt zu. Unser Technik- und Beschaffungsteam wird den passenden Steckverbinder der J-Serie oder des Typs M80 mit den korrekten Spezifikationen und baulichen Anforderungen für Ihre lokale Anwendung ermitteln.
Benötigen Sie Hilfe bei der Suche nach einer Artikelnummer? Sind Sie sich noch unsicher, welche chinesische Norm den Anforderungen Ihres lokalen Projekts entspricht? Die Beschaffung elektronischer Bauteile in China muss nicht schwierig sein. Senden Sie uns Ihr Datenblatt zu, und unser Team aus erfahrenen Steckverbinderherstellern in China wird den passenden Steckverbinder der J-Serie oder M80 mit den korrekten Spezifikationen und baulichen Anforderungen für Ihre Anwendung ermitteln.
