Hochspannungssysteme in Elektrofahrzeugen (EVs) und Energiespeichersystemen (ESS) stellen das Wartungspersonal und die Rettungskräfte vor erhebliche Sicherheitsherausforderungen. Um diese Risiken zu mindern, ist ein zuverlässiger Mechanismus zur physischen Trennung zwingend erforderlich. Hier kommt die manuelle Trennvorrichtung (MSD) ins Spiel.

Dieser umfassende Leitfaden erläutert die Funktionsweise eines manuellen Trennschalters nach MSD-Manual, vergleicht die auf dem Markt erhältlichen Typen und bietet einen klaren Rahmen, der Ingenieuren und Beschaffungsteams dabei hilft, den richtigen manuellen Hochspannungs-Trennschalter für ihre spezifischen Systemarchitekturen auszuwählen.

Was ist ein MSD-Stecker (Manual Service Disconnect)?

Eine manuelle Trennvorrichtung (MSD) ist eine wichtige Sicherheitseinrichtung, die im Hochspannungskreis eines Elektrofahrzeug-Akkupacks oder eines Energiespeichersystems installiert ist. Ihre Hauptfunktion besteht darin, die elektrische Hochspannungsverbindung physisch zu unterbrechen, wodurch das System für Service-, Wartungs- oder Notfallmaßnahmen sicher gemacht wird.

Obwohl er oft als Steckverbinder bezeichnet wird, da er zwei elektrische Kontaktpunkte miteinander verbindet, handelt es sich funktional um einen manuellen Hochspannungs-Trennschalter. Für seinen Betrieb sind weder Software noch eine sekundäre Stromquelle erforderlich; durch sein physisches Entfernen wird der Stromkreis unterbrochen.

Die Rolle von MSD in Hochspannungskreisen von Elektrofahrzeugen (EV) und Energiespeichersystemen (ESS)

Das Verständnis der elektrischen und räumlichen Anordnung einer MSD-Manual-Absperrvorrichtung ist von entscheidender Bedeutung, um deren Funktion im Hinblick auf die Sicherheit zu begreifen.

Position der manuellen Trennvorrichtung (MSD) im Batteriepack eines Elektrofahrzeugs

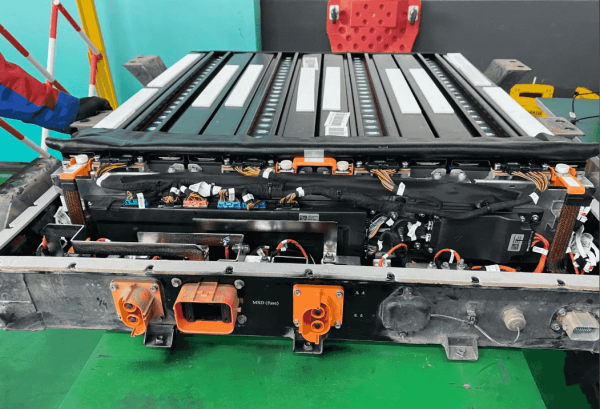

Ein zerlegter EV-Akku. Der mittlere der drei abgebildeten orangefarbenen Stecker ist der MSD-Stecker.
  • In Elektrofahrzeugen (EVs): Aus elektrischer Sicht wird das MSD in der Regel in der Mitte des Hauptserienkreises des Batteriepacks installiert. Wird es entfernt, halbiert es die Gesamtspannung des Batteriepacks und verringert so die Schwere eines möglichen Hochspannungsschlags erheblich. Konstruktiv ist es direkt am Außengehäuse des Batteriepacks angebracht (häufig oben oder an der Seite), wodurch sichergestellt wird, dass Mechaniker sofortigen Zugriff haben, um die Stromzufuhr zu unterbrechen, ohne die wichtigsten strukturellen Dichtungen des Batteriepacks zu beschädigen.
  • In Energiespeichersystemen (ESS): Bei der Netz- oder gewerblichen Energiespeicherung ist in der Regel ein manueller Hochspannungs-Trennschalter in den Hochspannungs-Schaltkasten (oder die Stromverteilungseinheit – PDU) jedes Batterieracks integriert. Elektrisch gesehen befindet er sich zwischen den einzelnen Batterieclustern und der Haupt-Gleichstromschiene, die zum Stromumwandlungssystem (PCS) führt. Physisch ist er an der vorderen Zugangsklappe des Racks angebracht. Dies ermöglicht es dem Betriebspersonal, bestimmte Racks für Wartungsarbeiten schnell und sicher zu isolieren, ohne die gesamte Energiespeicheranlage abschalten zu müssen.

Wie funktioniert ein MSD?

Die Funktionsweise einer manuellen Trennvorrichtung vom Typ MSD beruht auf einem zweistufigen Trennvorgang, der darauf ausgelegt ist, Lichtbogenbildung zu verhindern, die zu einer Beschädigung der Anschlüsse oder zu Verletzungen des Bedieners führen könnte.

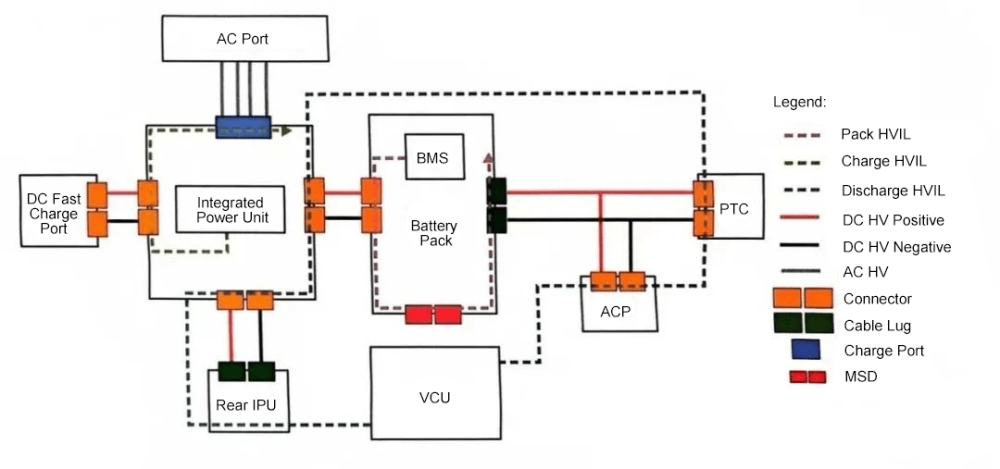

Position des MSD (Manual Service Disconnect) im Hochspannungs-Sperrkreis eines Elektrofahrzeugs
Die roten Blöcke am Rand des Akkupakets zeigen die Position des MSD in einem Elektrofahrzeug an.
  1. Schritt 1: Unterbrechung der HVIL (Hochspannungs-Verriegelungsschleife). Wenn ein Bediener beginnt, den MSD zu entriegeln und den Hebel zu betätigen, werden zunächst die kürzeren HVIL-Pins mit niedriger Spannung getrennt. Das Batteriemanagementsystem (BMS) des Systems erkennt diesen Verlust des Niederspannungssignals und weist die Haupt-Hochspannungsschütze unverzüglich an, sich zu öffnen.
  2. Schritt 2: Unterbrechung des Haupt-Hochspannungskreises. Wenn der Bediener den Hebel weiter zieht und das MSD vollständig entfernt, trennen sich die Haupt-Hochspannungskupferklemmen voneinander. Da die Schütze die Stromzufuhr bereits in Stufe 1 unterbrochen haben, erfolgt diese physische Trennung sicher, ohne dass eine Last anliegt oder Lichtbögen entstehen.

Warum sollten MSD-Steckverbinder in Elektrofahrzeugen und Energiespeichersystemen zum Einsatz kommen?

Der Einbau eines manuellen Netztrennschalters ist nicht lediglich eine Frage der Konstruktionsauswahl, sondern eine grundlegende Sicherheitsanforderung, die sich aus den Branchenstandards und den betrieblichen Erfordernissen ergibt.

  • Sicherheit des Bedienpersonals: Mechaniker und Techniker müssen absolut sicher sein, dass ein Batteriesystem deaktiviert ist, bevor sie das Gehäuse öffnen. Ein entfernter MSD liefert einen sichtbaren, physischen Nachweis für die Trennung des Stromkreises.
  • Notfallmaßnahmen: Im Falle eines schweren Unfalls oder eines Systemausfalls benötigen Rettungskräfte eine schnelle, leicht zugängliche und werkzeuglose Methode, um die Hochspannungsversorgung zu unterbrechen.
  • Einhaltung gesetzlicher Vorschriften: Internationale Normen wie ISO 6469-3 und verschiedene regionale Sicherheitsvorschriften schreiben einen werkzeuglosen, manuellen Trennmechanismus für Hochspannungs-Batteriepacks vor.

Wichtigste Anwendungsbereiche

  • Elektro-Pkw (EVs): Wird in erster Linie am Gehäuse des Hauptakkus verwendet.
  • Gewerblich genutzte Elektrofahrzeuge und schwere Maschinen: Elektrobusse, Bergbaulastwagen und landwirtschaftliche Maschinen sind aufgrund ihrer rauen Einsatzbedingungen, in denen mechanische Zuverlässigkeit von größter Bedeutung ist, in hohem Maße auf herkömmliche MSDs angewiesen.
  • Energiespeichersysteme (ESS): In gewerblichen und netzgebundenen Batteriestapeln kommen MSDs zum Einsatz, um einzelne Batteriecluster für Wartungsarbeiten zu isolieren, ohne die gesamte Anlage abschalten zu müssen.

MSD-Typen (Standard-MSD vs. Mini-MSD)

Je nach Überstromschutzstrategie des Systems, den Anforderungen an den Dauerstrom und den räumlichen Gegebenheiten werden MSDs in der praktischen B2B-Beschaffung im Allgemeinen in zwei Haupttypen unterteilt.

Standard-MSD

Die serienmäßige MSD-Manual-Service-Trennvorrichtung ist die robuste Standardwahl für Anwendungen mit hoher Leistung.

  • Funktion und technische Daten: Das Gerät ist für hohe Leistungslasten ausgelegt und ist in der Regel für Nennströme von 250 A und mehr ausgelegt. Sein Innengehäuse ist so dimensioniert, dass es Platz für standardmäßige, größere Hochspannungssicherungen zum primären Überstromschutz bietet.
  • Vorteil: Bietet maximale thermische Masse zur Wärmeableitung und verfügt über ein äußerst langlebiges mechanisches Hebelsystem. Es eignet sich ideal für gewerbliche Elektrofahrzeuge im Schwerlastbereich und groß angelegte ESS-Racks.

Mini-MSD

Ein Mini-MSD ist ein kompakter, manuell betätigter Hochspannungs-Trennschalter, der speziell auf moderne Batteriearchitekturen mit begrenzten Einbauräumen zugeschnitten ist.

  • Funktion und technische Daten: Es ist für etwas niedrigere Nennströme (in der Regel etwa 200 A) ausgelegt und verwendet Sicherungen mit geringerer Nennleistung. In der Praxis ist ein Mini-MSD äußerst flexibel: Je nach dem internen Schaltungsaufbau des Akkupacks kann er entweder mit einer integrierten Sicherung oder ohne diese (wobei er dann ausschließlich als physikalische Trennvorrichtung dient) konfiguriert werden.
  • Abmessungen und Grundfläche: Im Vergleich zu einem Standard-MSD sind die Gesamtabmessungen (Länge, Breite und Höhe) der Mini-Version um einige Zentimeter geringer. Diese leicht optimierte Grundfläche spart wertvollen Platz am Batteriegehäuse und bietet gleichzeitig genau dieselbe physikalische Isolierung und denselben HVIL-Sicherheitsmechanismus.

Aufbau und Materialien des MSD und des Mini-MSD

Das Verständnis der Stückliste (BOM) und des Aufbaus eines manuellen Hochspannungs-Trennschalters ist für die Beurteilung der langfristigen Zuverlässigkeit von entscheidender Bedeutung.

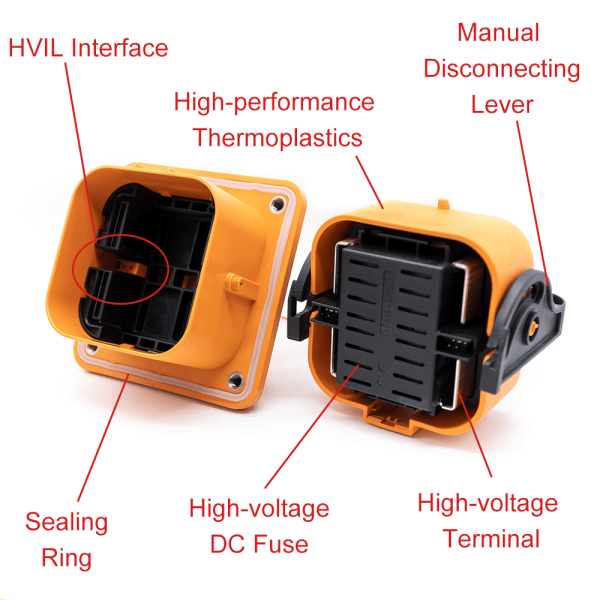

Aufbau der Kernkomponenten des MSD (Manual Service Disconnect)

Kernkomponenten:

  • Gehäuse und Hebel: In der Regel aus hochleistungsfähigen Thermoplasten wie PA66 + GF (Glasfaser) gefertigt. Diese Werkstoffe zeichnen sich durch hohe mechanische Festigkeit und hervorragende thermische Stabilität aus und erfüllen die strengen Anforderungen der Brandschutznorm UL94 V-0.
  • Hochspannungsklemmen: Hergestellt aus hochleitfähigen Kupferlegierungen (wie z. B. T2-Kupfer) mit einer dicken Versilberung. Die Versilberung gewährleistet einen minimalen Kontaktwiderstand, was für die Reduzierung der Wärmeentwicklung bei dauerhaften Hochstrombelastungen von entscheidender Bedeutung ist.
  • HVIL-Pins: In der Regel aus vergoldetem oder versilbertem Messing, wodurch eine stabile Niederspannungs-Signalübertragung auch in Umgebungen mit Vibrationen gewährleistet wird.
  • Dichtungsmechanismen: Hochwertige O-Ringe aus Silikon oder EPDM sowie Umfangsdichtungen sorgen dafür, dass die Verbindung wasser- und staubdicht bleibt.
  • Sicherung: Eine austauschbare, schnell ansprechende Hochspannungs-Gleichstromsicherung, die häufig mit Quarzsand gefüllt ist, um Lichtbögen zu löschen.

MSD-Verriegelungsmechanismen: Zweistufige Abschaltung mit sekundärer Verriegelung

Über das Kerngehäuse und die Anschlüsse hinaus basiert die mechanische Verriegelungsstruktur eines MSD auf einem strengen Sicherheitsprinzip: einer zweistufigen Trennvorrichtung mit integrierter Sekundärverriegelung. Diese konstruktive Auslegung verhindert ein versehentliches Trennen bei starken Straßenvibrationen und erzwingt physikalisch eine vorgeschriebene Zeitverzögerung, wodurch sichergestellt wird, dass sich der Niederspannungs-HVIL-Stromkreis öffnet, bevor sich die Haupt-Hochspannungskupferkontakte trennen.

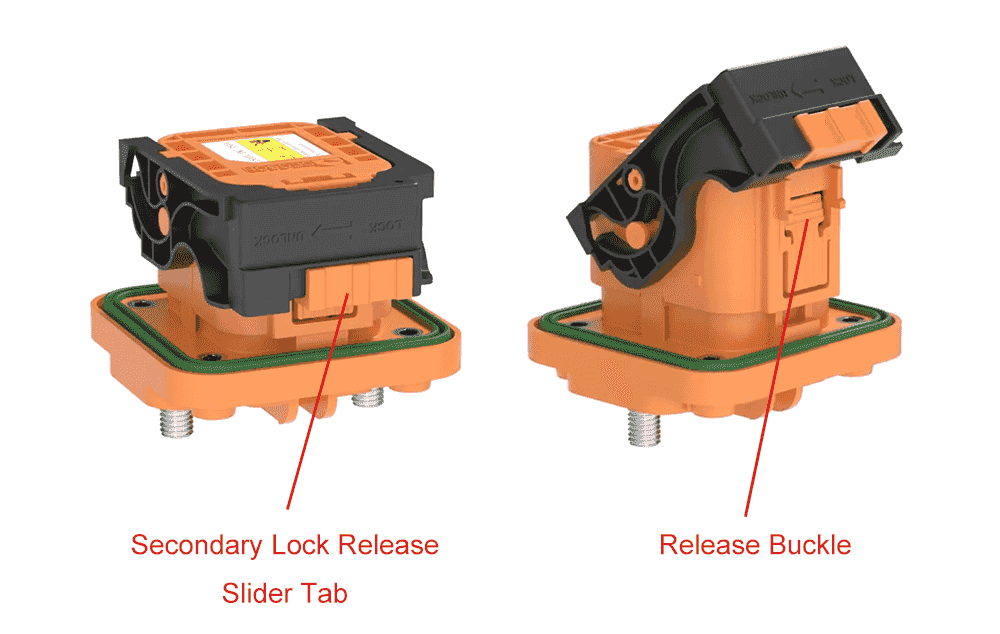

Manuelle Entriegelung der sekundären Verriegelung des Service-Trennsteckers – Schiebeknopf

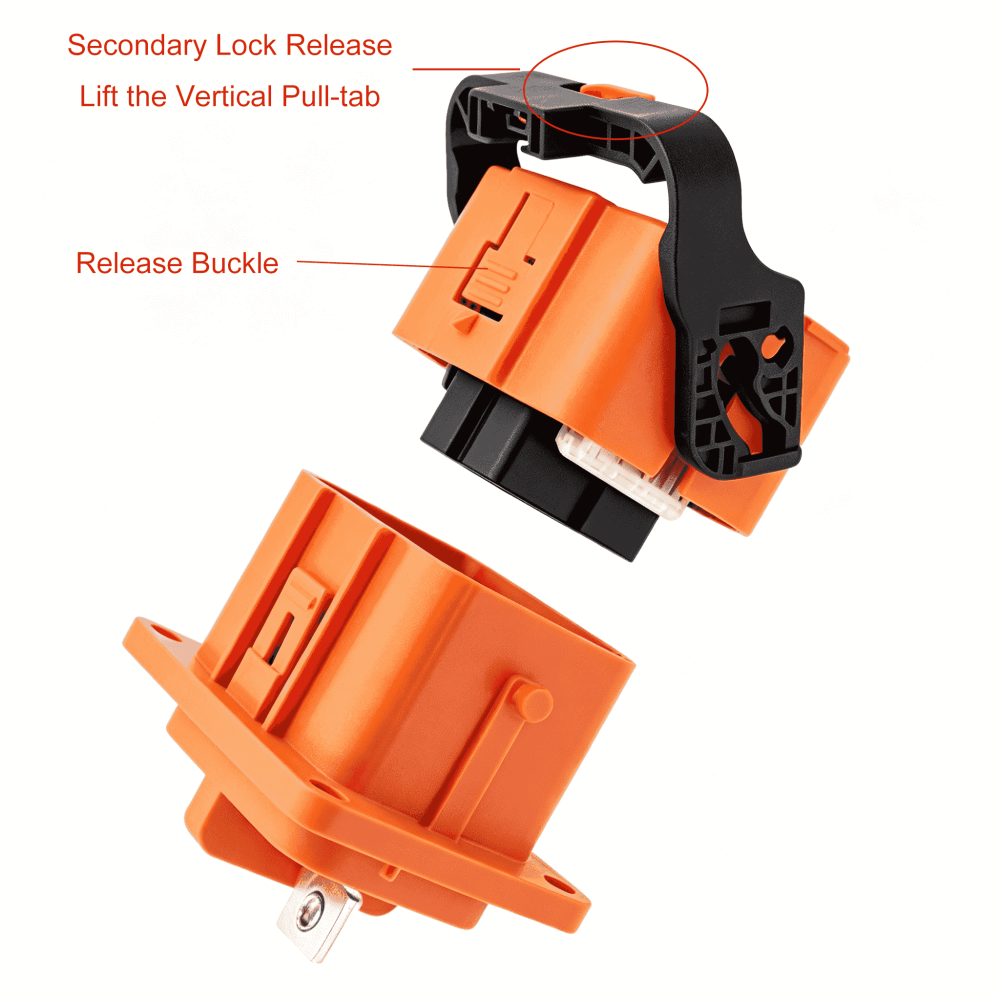

Manuelle Entriegelung der sekundären Verriegelung des Service-Trennosteckers – Zuglasche

In der industriellen Praxis setzen Hersteller je nach Nennstrom und Platzbedarf zwei Hauptverriegelungsmechanismen ein:

  • Zweistufiger Drehhebel mit Sekundärverriegelung (Standard-MSDs): Dieser Mechanismus, der häufig in robusten Hochstromplattformen zum Einsatz kommt, verbindet die Vorteile eines Hebels mit einer sequenziellen dreistufigen Sicherheitsverriegelung:
    1. Entriegeln (Entriegelung der sekundären Verriegelung): Die Techniker müssen zunächst die sekundäre Verriegelung am Hebel lösen – entweder durch Zurückschieben einer Schiebelasche oder durch Anheben einer vertikalen Zuglasche (grüne/rote Verriegelung)–, um die Bewegung des Hebels zu ermöglichen.
    2. Stufe 1 (HVIL-Trennung): Der Hebel wird um etwa 45° nach oben gezogen. Durch diese Bewegung werden die internen HVIL-Stifte getrennt, während die Haupt-Hochspannungsklemmen sicher verbunden bleiben.
    3. Stufe 2 (Hochspannungstrennung): In der ~45°-Position wird eine interne Entriegelungsschnalle freigelegt. Der Techniker muss diese Schnalle drücken, um den mechanischen Anschlag zu lösen, und anschließend den Hebel sanft in die vollständig geöffnete 90°-Position drehen. Dadurch wird die Hebelwirkung genutzt, um die Reibung des O-Rings vollständig zu überwinden, sodass die obere Kappe und die Haupt-Hochspannungsklemmen vollständig herausgezogen werden können. (Anmerkung: Während ein mechanischer Anschlag bei 45° dem Industriestandard entspricht, wird bei einigen Konstruktionen eine taktil wahrnehmbare Arretierung mit hohem Widerstand verwendet, um dieselbe zweistufige Zeitverzögerung zu erzielen.)
  • Schiebe-/Druckknopfverriegelung (Mini-MSDs): Entwickelt für Service-Steckverbinder mit beengten Platzverhältnissen, bei denen der vertikale Freiraum für den Hebel begrenzt ist. Anstelle eines sperrigen Drehhebels kommt hier eine flache Schiebeverriegelung oder eine Druckknopfverriegelung zum Einsatz. Techniker müssen eine sekundäre Verriegelungslasche zurückschieben, um die primäre Klammer zu lösen, bevor sie die Kappe senkrecht herausziehen können. Dies minimiert den vertikalen Platzbedarf und gewährleistet gleichzeitig die nach USCAR-Normen zertifizierte Vibrationsfestigkeit.

Wichtige Parameter und Auswahlkriterien

Die Auswahl des richtigen Steckverbinders für eine manuelle Trennvorrichtung (MSD) beginnt mit dem Verständnis eines zentralen Grundsatzes: In modernen Hochspannungssystemen werden die Dauerstromfestigkeit und der Kurzschlussschutz als zwei getrennte Auslegungsaspekte betrachtet.

Dauerstromfestigkeit

Die Nenn-Dauerstromstärke eines MSD (beispielsweise 200 A oder 240 A) gibt den maximalen Strom an, den die gesamte Baugruppe – einschließlich der Kontakte, Anschlüsse und des isolierenden Gehäuses – dauerhaft führen kann, ohne dass der zulässige Temperaturanstieg überschritten wird. Unter normalen Betriebsbedingungen sollte der Dauerstrom des Systems unter diesem Nennwert bleiben, um eine langfristige Zuverlässigkeit zu gewährleisten und eine übermäßige Wärmeentwicklung zu verhindern.

Sicherungswert

Eine häufig gestellte Frage lautet: Warum kann ein MSD, der für einen Dauerstrom von 240 A ausgelegt ist, mit einer 400-A- oder sogar einer 630-A-Sicherung ausgestattet werden?

Die Antwort lautet, dass eine Sicherung nicht ausschließlich anhand des Dauerstroms ausgewählt wird. Vielmehr richtet sich die Auswahl nach den Überlastcharakteristiken des Systems und den Anforderungen an den Kurzschlussschutz.

Bei starker Beschleunigung, beim Bergauffahren oder bei regenerativem Bremsen mit hoher Leistung können im Batteriesystem kurzzeitige Stromspitzen auftreten, die deutlich über dem normalen Dauerstrom liegen. Ist die Nennleistung der Sicherung zu gering, könnten diese normalen vorübergehenden Überlastungen das Risiko eines ungewollten Auslösens erhöhen, obwohl das System wie vorgesehen funktioniert.

So wählen Sie das richtige MSD aus

Die Dauerbelastbarkeit des MSD bestimmt, wie viel Strom er über längere Zeiträume sicher führen kann, während die Sicherung dafür zuständig ist, den Stromkreis bei Auftreten eines schweren Kurzschlusses schnell zu unterbrechen.

In der Praxis werden bei der Auswahl einer Sicherung mehrere Faktoren berücksichtigt, darunter der Dauerbetriebsstrom, die zulässige Überlastdauer, die Zeit-Strom-Kennlinie der Sicherung sowie der zu erwartende Kurzschlussstrom des Systems.

Aus diesem Grund sollte die Nennstromstärke einer Sicherung niemals als Dauerbelastbarkeit des MSD interpretiert werden. Die beiden Nennwerte dienen unterschiedlichen Zwecken: Der MSD ist auf die langfristige thermische Leistungsfähigkeit ausgelegt, während die Sicherung einen wirksamen Fehlerstromschutz gewährleisten soll.

Weitere wichtige Parameter, die zu bewerten sind, sind unter anderem:

  • Nennspannung (V DC): Stellen Sie sicher, dass der MSD die Spitzenspannung des Systems bewältigen kann. Während ältere Systeme mit 400 V betrieben werden, erfordern moderne Plattformen 800 V, und kommerzielle ESS-Plattformen tendieren zu 1000 V bis 1500 V DC.
  • Steckzyklen: Die übliche Anforderung liegt in der Regel bei 50 bis 100 Steckzyklen. Als Wartungskomponente ist sie eher für einen sicheren, gelegentlichen Zugriff als für den täglichen „Plug-and-Play“-Einsatz ausgelegt.
  • Betriebstemperaturbereich: Die Komponenten sollten für einen Temperaturbereich von -40 °C bis +125 °C ausgelegt sein, um die Zuverlässigkeit unter extremen Umgebungsbedingungen zu gewährleisten.

MSD-Katalog (Manual Service Disconnect) anzeigen und herunterladen

Katalog herunterladen [PDF]

Größe: 1,08 MB | Gesamtseitenzahl: 2 | Format:PDF

Konformität, Prüfungen und IP-Schutzklassen

Ein manueller Trennschalter ist eine entscheidende Sicherheitskomponente. Technische Datenblätter müssen die Einhaltung strenger Prüfnormen nachweisen.

  • Schutzart (IP-Schutzklasse): Das MSD muss gegen Umwelteinflüsse abgedichtet sein. Achten Sie auf die Schutzklassen IP67 oder IP68 für den Einsatz unter Wasser sowie auf IP6K9K, um Hochdruck- und Hochtemperatur-Reinigungen standzuhalten.
  • Vibrationen und Stöße: Der Steckverbinder muss auch unter starken Straßenvibrationen die elektrische Leitfähigkeit und die mechanische Integrität aufrechterhalten; dies wird in der Regel anhand von Normen wie USCAR-2, LV214 oder ISO 16750-3 geprüft.
  • Dielektrische Spannungsfestigkeit: Stellt sicher, dass das Kunststoffgehäuse eine ausreichende Isolierung bietet, um einen elektrischen Durchschlag zwischen den Hochspannungsanschlüssen und dem Gehäuse zu verhindern.

Die Synergie zwischen Pyrofuse und MSD in verschiedenen Sicherheitsszenarien

In komplexen Hochspannungsarchitekturen wirken der Pyrofuse (pyrotechnischer Auslöseschalter) und der herkömmliche manuelle Trennschalter (MSD) synergetisch zusammen, da sie darauf ausgelegt sind, unterschiedliche Sicherheitsaspekte abzudecken.

Ein Pyrofuse zeichnet sich durch dynamische Sicherheit aus. Ausgelöst durch die Airbag-Steuereinheit oder das BMS unterbricht er bei einem Aufprall mithilfe einer mikroexplosiven Ladung die Hochspannungsschiene in weniger als 2 Millisekunden und bietet so einen extremen Kurzschlussschutz. Im Gegensatz dazu sorgt ein MSD für statische Sicherheit. Er gewährleistet eine absolute physische Trennung sowie einen visuell erkennbaren Trennpunkt (Lockout/Tagout) für das Wartungspersonal.

Auf dem hart umkämpften Markt für Elektro-Pkw suchen Ingenieure kontinuierlich nach Möglichkeiten, die Energiedichte zu erhöhen und die Komplexität der Batteriepack-Abdichtung zu verringern, was zur weit verbreiteten Einführung des Pyrofuse geführt hat. In einigen hochwertigen, hochintegrierten Pkw haben die Erstausrüster den externen MSD vollständig abgeschafft. Stattdessen setzen sie eine Pyrofuse für den schnellen Kurzschlussschutz ein und verlassen sich auf elektronische Software-Sperren, um die Wartungssicherheit zu gewährleisten.

Allerdings sind einige Anwendungen für diesen ausschließlich auf Pyrofuse basierenden Ansatz grundsätzlich ungeeignet und stützen sich überwiegend auf physikalische MSDs:

  • Gewerbliche Fuhrparks und Schwermaschinen: Bei Elektrobussen, Bergbaulastwagen und landwirtschaftlichen Maschinen sind Betriebsverfügbarkeit und Wartungskosten von entscheidender Bedeutung. Bei Auslösung einer Pyrofuse muss der versiegelte Akku geöffnet werden, was einen kostspieligen und zeitaufwändigen Austausch erfordert. Im Gegensatz dazu ermöglicht ein herkömmliches MSD-System schnelle und kostengünstige externe Rücksetzungen sowie den Austausch der Sicherung.
  • Energiespeichersysteme im Netzmaßstab (ESS): Kommerzielle ESS-Anlagen unterliegen strengen Arbeitsschutzvorschriften. Diese Normen schreiben einen sichtbaren, mechanischen Trennmechanismus (Lockout/Tagout) vor, bevor ein Techniker den Hochspannungsbereich betreten darf. Eine verdeckt eingebaute Pyrofuse kann diese gesetzliche Anforderung nicht erfüllen, sodass die physische MSD die einzige konforme Wahl darstellt.

So wählen Sie Standard-MSD, Mini-MSD und Pyrofuse aus (Vergleichsmatrix)

Nutzen Sie den folgenden klinischen Vergleich, um zu ermitteln, welche Hochspannungsisolationsstrategie zu Ihrer Projektarchitektur passt.

Funktion / SystemStandard-MSD (Verschmelzung)Mini-MSD (Service-Stecker)Pyrofuse (Alternative)
HauptfunktionMechanische Trennvorrichtung + ÜberstromsicherungNur physische Trennung (Auslöser HVIL)Sofortige Abschaltung bei Kurzschluss
Abmessungen und GewichtGroß, sperrigKlein, leichtHochintegriert (intern)
WirkungsweiseBedienungsanleitung (Bediener)Bedienungsanleitung (Bediener)Elektronisch (durch das BMS ausgelöst)
Zurücksetzen/ReparierenSicherung/Kondensator austauschen (kostengünstig)Stecker wieder einstecken (kostenlos)Das gesamte Modul austauschen (hohe Kosten)
Am besten geeignet fürElektrofahrzeuge für den gewerblichen Einsatz, Energiespeichersysteme, Standard-400-V-BatteriepacksBaugruppen mit hoher Packungsdichte und integrierten Sicherungen800-V-Elektro-Pkw, CTC-/CTP-Akkupakete
