Batteriespeichersysteme (BESS) sind auf Hochstromsteckverbinder angewiesen, um Gleichstrom sicher zwischen Batteriemodulen, Batteriereihen, Stromumrichtersystemen (PCS) und anderen elektrischen Geräten zu übertragen. Im Gegensatz zu herkömmlichen elektrischen Steckverbindern sind BESS-Steckverbinder für höhere Stromstärken, höhere Spannungen und anspruchsvolle Betriebsumgebungen ausgelegt und gewährleisten gleichzeitig eine zuverlässige und sichere Stromübertragung. Dieser Leitfaden befasst sich mit den acht gängigsten Hochstrom-Steckverbindertypen, die in BESS zum Einsatz kommen, sowie mit deren typischen Anwendungsbereichen, wesentlichen Merkmalen und Auswahlkriterien, um Ingenieuren und Systemintegratoren bei der Wahl der richtigen Lösung zu helfen.
So wählen Sie den richtigen Hochstromsteckverbinder für BESS aus
Bei der Auswahl eines Hochstromsteckverbinders für BESS sollten Sie mehr als nur die Nennstromstärke berücksichtigen. Der richtige Steckverbinder sollte auf Ihre Systemspannung, die Installationsart, die Betriebsumgebung und die Wartungsanforderungen abgestimmt sein.
Zu den wichtigsten Faktoren zählen:
- Nennstrom und Nennspannung (bis zu 1500 V Gleichstrom für viele BESS-Anwendungen)
- Befestigungsart (Steckverbindung oder Schraubverbindung)
- IP-Schutzklasse für den Einsatz im Innen- und Außenbereich
- Sicherheitsmerkmale wie berührungssichere Bauweise und HVIL
- Wartungshäufigkeit und einfache Austauschbarkeit
Die Wahl des richtigen Steckverbinders erhöht die Zuverlässigkeit des Systems, vereinfacht die Wartung und trägt zu einem langfristigen Betrieb bei.
Überblick: Gängige Hochstromsteckertypen in BESS
| Anschlusstyp | Typische Anwendung | Wichtigste Merkmale |
|---|---|---|
| Einpoliger Stecker- und Buchsenverbinder | Batteriehalterung, Batteriemodul, Gleichstromanschluss | Schneller Anschluss, hohe Strombelastbarkeit, kompakte Bauweise |
| Einbau-Steckdose / Durchgangssteckverbinder | Batterieschrank, PCS, Gehäuseschnittstelle | Feste Installation, sicherer Anschluss an externe Geräte |
| Sammelschienenklemme / Anschraubverbinder | Batteriegestell, Stromverteilung | Hohe Zuverlässigkeit, geringer Widerstand, dauerhafte Verbindung |
| Batteriepol-Anschluss | Modulare Batteriesysteme | Berührungssicher, schnelle Installation, modularer Aufbau |
| Steckverbinder für Hochstrom-Starthilfekabel | Rack-zu-Rack- oder interner Stromanschluss | Flexibler Kabelanschluss, einfache Wartung |
| Schnellkupplung für den Stromanschluss | Industrielle Energiespeichersysteme | Schnelles Einstecken und häufige Steckzyklen |
| HVIL-fähiger Stromanschluss | Hochspannungsanwendungen für BESS | Fügt eine Sicherheitsverriegelungsfunktion hinzu |
| Sammelschienen-Anschlussstecker | Batteriemodule und Stromverteilungssysteme | Direkter Anschluss an die Sammelschiene, platzsparend |
Gängige Stromanschlusslösungen für BESS – Typ 1 bis Typ 3

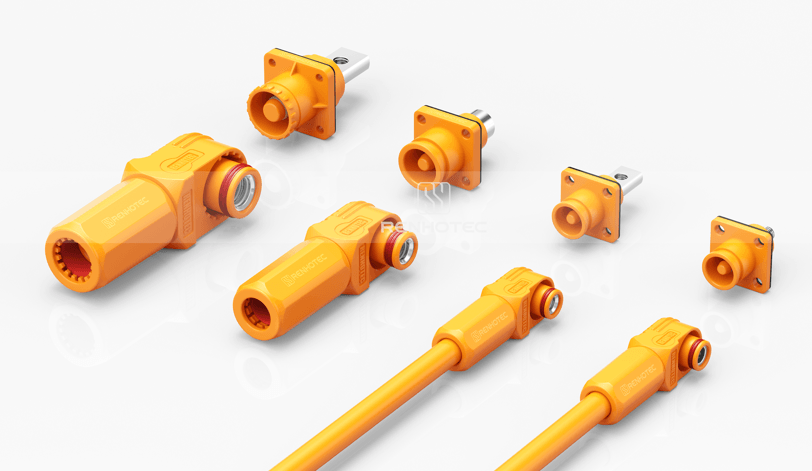

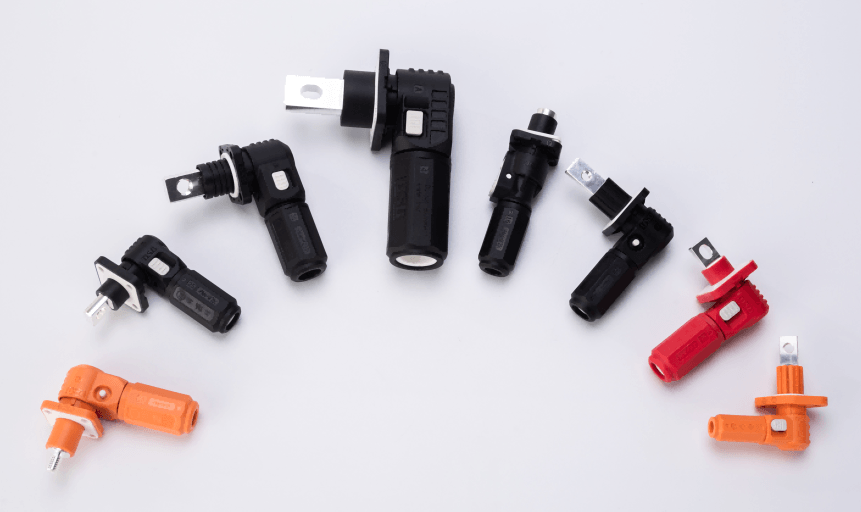

Typ 1. Einpoliger Stecker- und Buchsenverbinder
Konstruktionsmerkmale
Einpolige Stecker- und Buchsenverbinder gehören zu den am häufigsten verwendeten Hochstromverbindern in BESS-Anwendungen. Sie werden üblicherweise zum Anschluss von Batterieracks, Batteriemodulen, Gleichstromverteilereinheiten und Stromumwandlungssystemen eingesetzt.
Im Gegensatz zu herkömmlichen mehrpoligen Steckverbindern trennen einpolige Steckverbinder die positiven und negativen Strompfade in separate Steckverbinder auf. Diese Bauweise ermöglicht es den Herstellern, die Kontaktstruktur für eine hohe Stromübertragung zu optimieren und gleichzeitig eine kompakte Bauweise beizubehalten.
Typische einpolige BESS-Steckverbinder bestehen aus:
- Stecker- und Steckdosengehäuse
- Hochstrom-Kontaktsystem
- Kabelanschlussbereich
- Mechanischer Verriegelungsmechanismus
- Berührungssichere Schutzvorrichtung
In vielen modernen Konstruktionen kommen federbasierte Kontakttechnologien wie beispielsweise Kontakte vom Typ RADSOK zum Einsatz, um die effektive Leitfläche zu vergrößern und den elektrischen Widerstand zu verringern.
So nutzt beispielsweise Amphenol SurLok Plus die RADSOK-Technologie und bietet einpolige Hochleistungs-Verbindungslösungen mit verschiedenen Anschlussoptionen, darunter Crimp-, Schraub- und Sammelschienenanschlüsse.
Elektrische Parameter
Zu den typischen Spezifikationen gehören:
| Nennspannung | 1000 V Gleichstrom | 1500 V Gleichstrom |
| Aktuelle Bewertung | 50 A | 100 A | 200 A | 350 A | 500 A |
| Schutzstufe | IP67 | IP6K9K |
| Temperaturbereich | ca. -40 °C bis +125 °C |
Die tatsächliche Leistung hängt vom Kabelquerschnitt, der Verlegungsart, der Umgebungstemperatur und der Auslegung des Wärmemanagements ab.
Typische Anwendungsbereiche
Einpolige Stecker- und Buchsenverbinder werden häufig in folgenden Bereichen eingesetzt:
- Stromanschlüsse am Batterieständer
- Anschlüsse des Batteriemoduls
- Gleichstrom-Ein- und Ausgänge
- PCS-Verbindungen
- Energiespeicher-Containersysteme
Beispielsweise können diese Verbindungselemente in einem containerisierten BESS zwischen Batterieständern und Gleichstrom-Sammelschienensystemen installiert werden, was im Vergleich zu herkömmlichen Schraubverbindungen eine schnellere Installation und eine einfachere Wartung ermöglicht.
Vorteile
Zu den wichtigsten Vorteilen zählen:
- 1. Schnelle Installation: Im Vergleich zu herkömmlichen Schraubklemmen verkürzen Steckverbinder die Installationszeit erheblich.
- 2. Hohe Strombelastbarkeit: Dank spezieller Hochstromkontakte können diese Steckverbinder in einer kompakten Bauweise Stromstärken von mehreren hundert Ampere übertragen.
- 3. Einfache Wartung: Techniker können die Batterieeinheiten abklemmen und austauschen, ohne mehrere Kabelklemmen entfernen zu müssen.
- 4. Erhöhte Sicherheit: Viele Produkte verfügen über berührungssichere Konstruktionen, mechanische Verriegelungen oder HVIL-Optionen, um das Risiko von Fehlanschlüssen oder versehentlichem Kontakt zu verringern.
Einschränkungen und Hinweise zum Produkt
Obwohl einpolige Steckverbinder eine hervorragende Flexibilität bieten, weisen sie auch einige Einschränkungen auf:
- Höhere Kosten im Vergleich zu einfachen Schraubverbindungen
- Es sind kompatible Stecker- und Steckdosenpaare erforderlich
- Mechanische Verriegelungskomponenten müssen nach längerem Gebrauch möglicherweise überprüft werden
- Die Stromleistung hängt stark von den thermischen Bedingungen ab
Bei groß angelegten stationären Energiespeicherprojekten, bei denen Verbindungen nur selten getrennt werden, ziehen es manche Planer möglicherweise dennoch vor, Sammelschienen- oder Anschraublösungen zu verwenden.

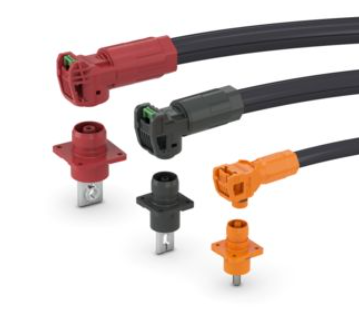

2. Batteriepol-Anschluss
Konstruktionsmerkmale

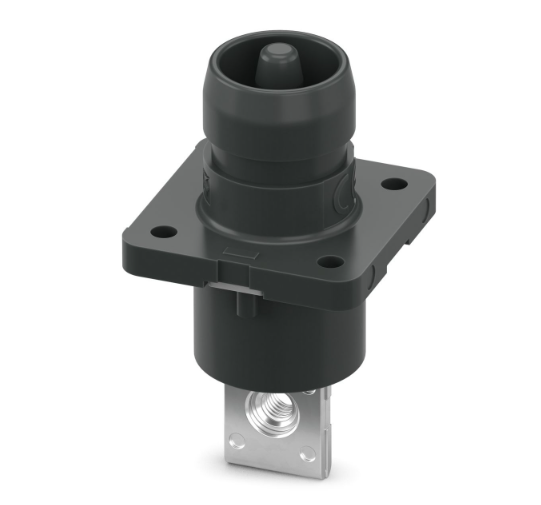

Batteriepolverbinder wurden speziell für modulare Batterie-Energiespeichersysteme entwickelt. Sie bieten eine sicherere und schnellere Alternative zu herkömmlichen Kabelschuhverbindungen zwischen Batteriemodulen.
Im Gegensatz zu herkömmlichen Klemmenverbindungen vereinen Batteriepolverbinder folgende Vorteile:
- Hohe Stromübertragung
- Installation des Plug-ins
- Berührungssicherer Schutz
- Mechanische Kodierung
- Flexible Kabelführung
Diese Steckverbinder werden häufig in modularen BESS-Konstruktionen eingesetzt, bei denen Batterieeinheiten effizient installiert, ausgetauscht oder erweitert werden müssen.
So sind beispielsweise die Batteriepolverbinder von Phoenix Contact für ESS-Anwendungen mit bis zu 1.500 V Gleichstrom und einer Strombelastbarkeit von 350 A ausgelegt und ermöglichen modulare Batterieanschlüsse mit Schutzart IP67 und berührungssicherer Bauweise.
Zu den typischen Konstruktionsmerkmalen gehören:
- Einpolige Struktur
- Polarisationsschutz
- Verriegelungsmechanismus
- Drehbarer Kabelanschluss
- Hochstrom-Kontaktsystem
Die Möglichkeit, die Kabelausrichtung zu verändern, ist besonders in kompakten Batterieschränken von Vorteil, in denen der Einbauraum begrenzt ist.
Elektrische Parameter
Zu den typischen Spezifikationen gehören:
| Nennspannung | 1000 V Gleichstrom | 1500 V Gleichstrom |
| Aktuelle Bewertung | 120 A | 200 A | 250 A | 350 A |
| Schutzstufe | IP67 |
| Paarungszyklen | 50 – 100 |
Typische Anwendungsbereiche
Batteriepolanschlüsse sind üblicherweise in folgenden Bereichen zu finden:
- Anschlüsse des Batteriemoduls
- Batterieträger-Baugruppen
- Industrielle BESS-Systeme
- Energiespeicherbehälter im Großmaßstab
Sie eignen sich besonders für modulare Batteriearchitekturen, da einzelne Batterieeinheiten abgeklemmt werden können, ohne das gesamte Stromversorgungssystem vollständig entfernen zu müssen.
Vorteile
- 1. Erhöhte Sicherheit bei der Installation: Im Vergleich zu freiliegenden Kabelschuhen verringern berührungssichere Batteriepolanschlüsse das Risiko eines versehentlichen Kontakts mit Hochspannungs-Gleichstromanschlüssen.
- 2. Schnellere Montage: Dank der Plug-and-Play-Verbindung verkürzt sich der Zeitaufwand für die Installation sowohl bei der Fertigung als auch bei der Inbetriebnahme vor Ort.
- 3. Flexibles Systemdesign: Der Aufbau der Steckverbinder erleichtert die Erweiterung und Wartung des Akkus.
Beschränkungen
Zu den möglichen Einschränkungen zählen:
- Höhere Kosten als bei herkömmlichen Schraubverbindungen
- Erfordert passende Steckerpaare
- Geringere Eignung für Anwendungen mit extrem hohen Stromstärken, die direkte Schienenanschlüsse erfordern

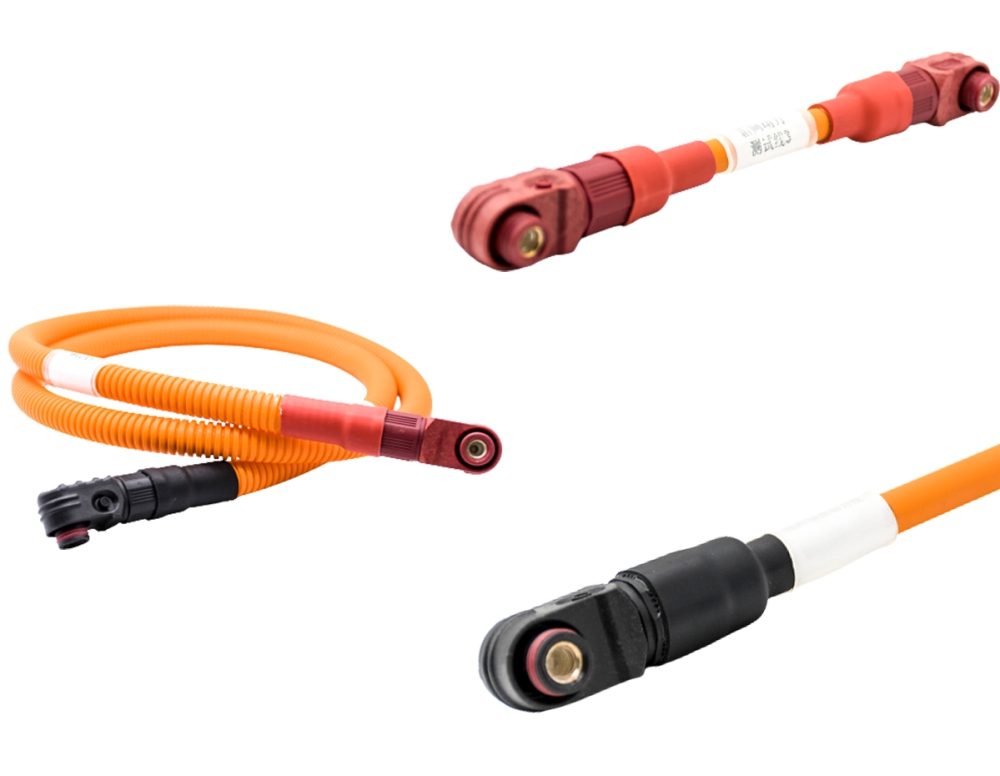

Typ 3. Hochstrom-Steckverbinder für Starthilfekabel
Konstruktionsmerkmale

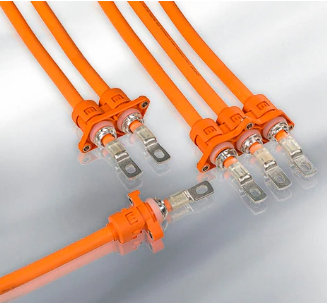

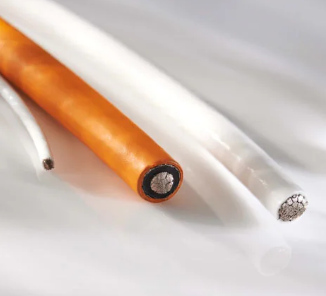

Hochstrom-Überbrückungskabelverbinder kombinieren Hochstromsteckverbinder mit vormontierten Stromkabeln. Sie finden breite Anwendung, wenn flexible Verbindungen zwischen Batterieständern, Modulen und Stromverteilungseinheiten erforderlich sind.
Ein typischer Starthilfekabel-Satz umfasst:
- Zwei Hochstromsteckverbinder
- Flexibles Stromkabel
- Crimpkontakte
- Schutzisolierung
Im Vergleich zu starren Sammelschienenverbindungen bieten Überbrückungskabel eine größere Flexibilität bei der Installation und können mechanische Toleranzen zwischen verschiedenen Systemkomponenten ausgleichen.
Elektrische Parameter
Typische Spezifikationen:
| Spannung | 600 V DC | 1000 V DC | 1500 V DC |
| Aktuell | 100 A | 200 A | 300 A | 500 A |
| Kabelquerschnitt | 25 mm² | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
Typische Anwendungsbereiche
Zu den gängigen Anwendungsbereichen zählen:
- Verbindung zwischen den Batteriegestellen
- Innenverkabelung des Batterieschranks
- PCS-Verbindung
- Gleichstrom-Verteileranschluss
In containerisierten BESS-Systemen werden häufig Überbrückungskabelbaugruppen bevorzugt, da sie die Installation vereinfachen und eine einfachere Verlegung auf engstem Raum ermöglichen.
Vorteile
- Flexible Installation: Kabelkonfektionen lassen sich an unterschiedliche mechanische Anordnungen anpassen.
- Einfachere Wartung: Techniker können komplette Kabelbaugruppen austauschen, anstatt einzelne Anschlüsse zu reparieren.
- Weniger Fehler bei der Installation: Vormontierte Kabel verringern das Risiko von Verdrahtungsfehlern während der Installation.
Beschränkungen
- Die Kabellänge und der Biegeradius müssen sorgfältig berücksichtigt werden
- Höhere Kosten im Vergleich zu einfachen Sammelschienenverbindungen
- Die Wärmeableitung hängt vom Kabelquerschnitt und der Einbauumgebung ab
Systemintegrations-Anschlusslösungen – Typ 4 auf Typ 5
Typ 4. Stromanschluss für die Montage in Trennwänden und Schalttafeln
Konstruktionsmerkmale

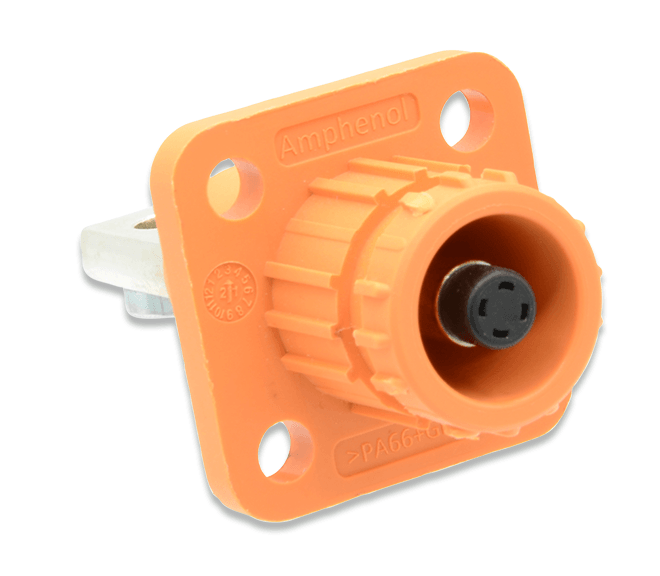

Einbau-Steckverbinder, auch als Durchgangssteckverbinder bekannt, sind ein weiterer wichtiger Typ von Steckverbindern für Batterie-Energiespeichersysteme (BESS).
Im Gegensatz zu Kabel-zu-Kabel-Steckverbindern werden Einbausteckverbinder direkt an Gerätegehäusen befestigt, wie zum Beispiel:
- Batterieschränke
- Energiespeicherbehälter
- PCS-Gehäuse
- Gleichstrom-Verteilerschränke
Der Stecker bildet eine externe Schnittstelle zwischen internen elektrischen Bauteilen und externen Stromkabeln.
Ein typischer Aufbau umfasst:
- Einbauflansch für Schalttafeln
- Feststehendes Steckdosengehäuse
- Hochstromkontakt
- Interner Sammelschienen- oder Kabelanschluss
- Umgebungsdichtungsstruktur
Dieses Konzept ermöglicht es Herstellern, eine übersichtliche und standardisierte Schnittstelle zwischen verschiedenen Systemkomponenten zu schaffen.
Elektrische Parameter
Zu den typischen Bewertungen gehören:
| Spannung | 600 V DC | 1000 V DC | 1500 V DC |
| Aktuell | 100 A | 200 A | 300 A | 500 A+ |
| Schutz | IP65 | IP67 |
Typische Anwendungsbereiche
Steckverbinder für die Schalttafelmontage finden breite Anwendung in:
- Batterie-Energiespeicherschränke
- BESS-Container für den Außenbereich
- PCS-Schränke
- Gleichstrom-Kombinationskästen
- Lade- und Stromumwandlungssysteme
Beispielsweise kann ein Batterieschrank an der Außenseite Steckdosen für die Schalttafelmontage aufweisen, sodass Installateure Stromkabel schnell anschließen können, ohne den inneren Schaltschrankraum öffnen zu müssen.
Vorteile
1. Die Steckverbinder des standardisierten System-Schnittstellenpanels vereinfachen die Systemintegration, indem sie feste Anschlusspunkte schaffen.
2. Verbesserter Schutz Da die Anschlussstelle am Gehäuse abgedichtet ist, trägt dies zur Gewährleistung von Staubschutz, Wasserfestigkeit und elektrischer Sicherheit bei.
3. Einfachere Installation : Der externe Kabelanschluss lässt sich bei der Systemmontage und -wartung schneller durchführen.
Beschränkungen
Zu den möglichen Einschränkungen zählen:
- Höherer Platzbedarf für die Installation
- Höhere Anforderungen an die mechanische Konstruktion bei der Gehäusemontage
- Teurer als einfache Terminals

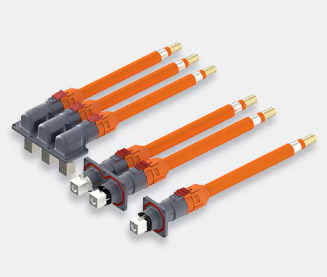

Typ 5. Sammelschienen-Anschlussstecker
Konstruktionsmerkmale
Sammelschienen-Anschlussstecker stellen eine direkte Verbindung zwischen dem Stecker und dem internen Kupfersammelschienensystem her.
Sie vereinen einige Vorteile herkömmlicher Sammelschienenverbindungen und Steckverbinder:
- Hohe Strombelastbarkeit
- Kompakte Installation
- Schnellere Montage
Im Gegensatz zu herkömmlichen Kabelsteckverbindern sind Steckverbinder für Sammelschienen in erster Linie für den Einbau in Batteriemodule, Gestelle und Stromverteilungssysteme konzipiert.
Elektrische Parameter
Typische Spezifikationen:
| Spannung | 1000 V Gleichstrom | 1500 V Gleichstrom |
| Aktuell | 150 A | 250 A | 350 A | 500 A+ |
Typische Anwendungsbereiche
Zu den gängigen Anwendungsbereichen zählen:
- Batteriemodule
- Batterieständer
- Gleichstromverteilereinheiten
- Energiespeicherschränke
Vorteile
- Kompaktes Design: Der direkte Anschluss an die Sammelschiene spart Platz bei der Installation.
- Hohe Zuverlässigkeit: Ein kurzer Strompfad verringert elektrische Verluste.
- Effiziente Fertigung, geeignet für die standardisierte Batterieproduktion.
Beschränkungen
- Erfordert eine präzise mechanische Konstruktion
- Nach dem Einbau weniger flexibel
- Vor allem für integrierte Systeme geeignet
Spezialisierte BESS-Anschlusslösungen – Typ 6 bis Typ 8

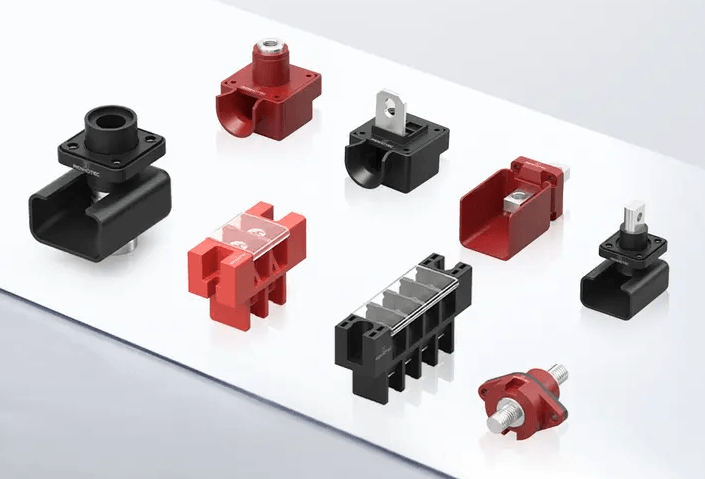

Typ 6. Sammelschienenklemme / Anschraubverbinder
Konstruktionsmerkmale
Sammelschienen- und Schraubverbindungen gehören nach wie vor zu den gängigsten Verbindungsmethoden in groß angelegten BESS-Anlagen.
Im Gegensatz zu Steckverbindern stellen Schraubverbinder eine direkte mechanische und elektrische Verbindung her durch:
- Sammelschienen aus Kupfer oder Aluminium
- Schraubklemmen
- Kompressionskontakte
- Leitfähige Platten
Diese Art der Verbindung ist insbesondere bei stationären Energiespeichersystemen verbreitet, bei denen hohe Zuverlässigkeit und ein geringer elektrischer Widerstand wichtiger sind als die Möglichkeit häufiger Trennungen.
Elektrische Parameter
Typische Merkmale:
| Spannung | 1000 V Gleichstrom | 1500 V Gleichstrom |
| Aktuell | Mehrere hundert Ampere | Tausende von Ampere in großen Anlagen |
| Anschlussart | Schraubbefestigung | Klemmverbindung | Sammelschienenanschluss |
Typische Anwendungsbereiche
Zu den gängigen Anwendungsbereichen zählen:
- Interne Verbindungen im Batterieständer
- Anschlüsse des Batterieclusters
- Gleichstromverteilungssysteme
- PCS-Ein-/Ausgangsschnittstellen
Vorteile
- Geringer Kontaktwiderstand: Die direkte Metall-Metall-Verbindung gewährleistet eine hervorragende elektrische Leistung.
- Hohe Strombelastbarkeit; geeignet für Systeme mit sehr hoher Leistung.
- Lange Lebensdauer: Bei korrekter Drehmomentkontrolle und Schutzmaßnahmen bieten Schraubverbindungen langfristige Zuverlässigkeit.
Beschränkungen
Im Vergleich zu Steckverbindern:
- Die Installation dauert länger
- Erfordert ein Drehmomentmanagement
- Die Wartung ist schwieriger
- Der Sicherheitsschutz ist komplexer

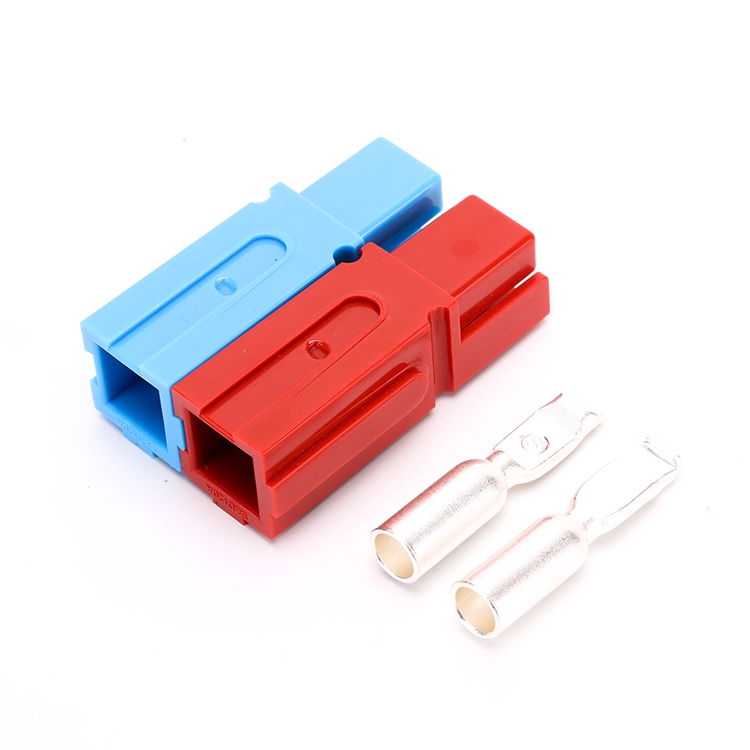

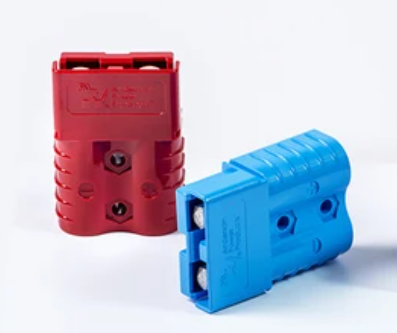

Typ 7. Schnellkupplung für Stromanschluss
Konstruktionsmerkmale

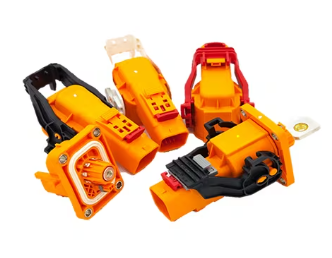

Schnellkupplungs-Stromanschlüsse sind für Anwendungen konzipiert, bei denen ein häufiges Anschließen und Trennen erforderlich ist.
Im Vergleich zu herkömmlichen festen Anschlüssen ermöglichen diese Steckverbinder dem Bedienpersonal das schnelle Trennen von Stromkreisen während:
- Wartung
- Systemaustausch
- Batterieerweiterung
- Fehlerbehebung
Zu den meisten Schnellkupplungen gehören:
- Mechanische Verriegelungsvorrichtung
- Polarisationsdesign
- Berührungssicheres Gehäuse
- Hochstrom-Kontaktsystem
Sie werden häufig in industriellen Energiespeichersystemen eingesetzt, bei denen betriebliche Flexibilität eine wichtige Rolle spielt.
Elektrische Parameter
Typische Spezifikationen:
| Spannung | 600 V DC | 1000 V DC | 1500 V DC |
| Aktuell | 100 A – 500 A |
| Schutz | IP65 | IP67 |
Typische Anwendungsbereiche
Zu den Anwendungsbereichen gehören:
- Tragbares BESS
- Industrielle Batteriesysteme
- Mobile Energiespeichersysteme
- Temporäre Stromversorgungssysteme
Vorteile
- Schnelles Anschließen und Trennen
- Geringerer Wartungsaufwand
- Gute betriebliche Flexibilität
Beschränkungen
- Teurer als Festanschlüsse
- Der Verriegelungsmechanismus muss regelmäßig überprüft werden
- Bei ortsfesten Anlagen nicht immer erforderlich

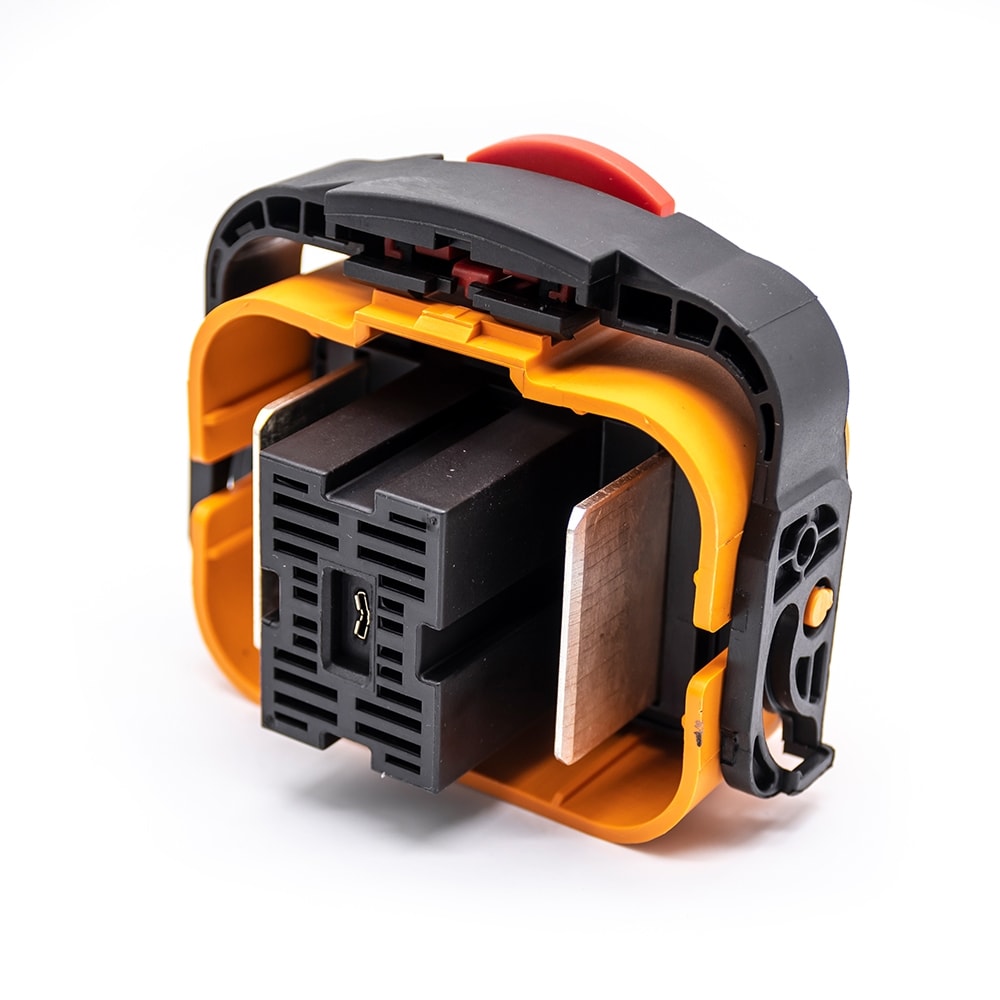

Typ 8. HVIL-fähiger Stromanschluss
Konstruktionsmerkmale
Steckverbinder mit HVIL-Funktion (High Voltage Interlock Loop) integrieren eine Sicherheitssignalschaltung in den Hauptstromsteckverbinder.
Der Zweck von HVIL besteht darin, festzustellen, ob eine Hochspannungsverbindung ordnungsgemäß hergestellt oder getrennt ist.
In BESS-Anwendungen trägt HVIL dazu bei, unsichere Situationen zu vermeiden, indem es sicherstellt, dass:
- Das Stromversorgungssystem wird vor dem Trennen der Steckverbinder abgeschaltet
- Das Personal kann unter Spannung stehende Hochspannungsstromkreise nicht versehentlich trennen
- Das System kann den Status der Steckverbinder überwachen
HVIL-Steckverbinder finden zunehmend Verbreitung in Batteriesystemen mit höheren Spannungen, insbesondere dort, wo strenge Sicherheitsanforderungen gelten.
Elektrische Parameter
Typische Spezifikationen:
| Spannung | 1000 V Gleichstrom | 1500 V Gleichstrom |
| Aktuell | 100 A – 500 A |
Für die Überwachung der Verriegelungen sind zusätzliche Niederspannungs-Signalkontakte enthalten.
Typische Anwendungsbereiche
Verwendet in:
- Hochspannungs-Batterieschränke
- BESS im Großmaßstab
- Energiespeichersysteme für das Laden von Elektrofahrzeugen
- Industrielle Batteriesysteme
Vorteile
- Erhöhte Sicherheit: Bietet eine aktive Überwachung des Steckverbinderstatus.
- Systemintegration: Kann den Status der Anschlüsse an das Gebäudemanagementsystem (BMS) und an Steuerungssysteme übermitteln.
Beschränkungen
- Komplexere Struktur
- Höhere Kosten
- Erfordert eine HVIL-Entwicklung auf Systemebene
Schlussfolgerung
Hochstromsteckverbinder sind wesentliche Komponenten in Batterie-Energiespeichersystemen. Da sich die Konzeption von Batterie-Energiespeichersystemen (BESS) kontinuierlich in Richtung höherer Spannungen, größerer Kapazitäten und modularerer Architekturen weiterentwickelt, gewinnt die Auswahl der Steckverbinder zunehmend an Bedeutung.
Welcher Steckverbinder am besten geeignet ist, hängt von mehreren Faktoren ab, darunter:
- Erforderliche Strombelastbarkeit
- Systemspannung
- Installationsumgebung
- Wartungsintervall
- Sicherheitsanforderungen
- Platzmangel

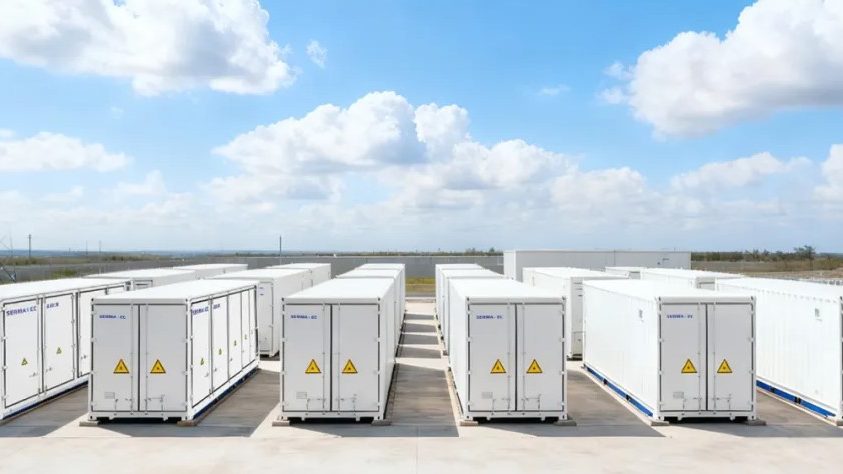

Bei modularen Batteriesystemen ermöglichen Steckverbindungen wie einpolige Steckverbinder und Batteriepolverbinder eine schnelle Installation und einfache Wartung. Bei großen ortsfesten Anlagen sind Sammelschienen- und Schraubverbindungen aufgrund ihrer hohen Zuverlässigkeit und ihres geringen elektrischen Widerstands nach wie vor beliebt.
Das Verständnis der verschiedenen BESS-Steckertypen hilft Ingenieuren und Systemintegratoren dabei, die richtige Anschlusslösung für ihre Energiespeicherprojekte auszuwählen.
Das könnte Sie ebenfalls interessieren:
