Коннектор Renhotec M80
В таких высокотехнологичных областях, как аэрокосмическая и высокотехнологичная промышленность, маленький разъем часто определяет успех или неудачу всей системы. Перед лицом многочисленных проблем, таких как постоянная вибрация, сильные удары, экстремальные перепады температур и ограниченное пространство, вопрос о том, как обеспечить стабильное соединение, стал главным в отрасли.

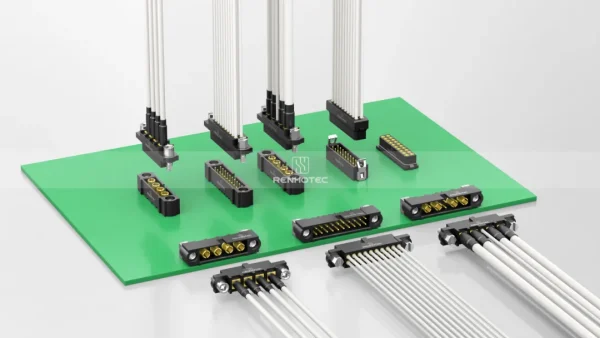

С этой целью разъемы серии M80 компании Renhotec представляют собой новое решение для подключения устройств в жестких условиях эксплуатации с высокой плотностью интеграции и высокой надежностью конструкции.
Почему стоит выбрать его? Основные преимущества коннектора Renhotec M80:
В условиях постоянного развития современного промышленного оборудования в сторону высокой плотности и модульности, стабильность и гибкость системы соединения стали ключевыми. На сайте Серия Renhotec M80 разработана для высоконадежных применений и обладает следующими основными преимуществами:
1. Компактный дизайн
Он имеет многорядную конфигурацию выводов с шагом 2 мм, симметричную компоновку и поддерживает сквозную пайку, поверхностный или панельный монтаж, что очень удобно для макетов печатных плат высокой плотности и экономит монтажное пространство.
2. Адаптивность к окружающей среде
Диапазон рабочих температур составляет от -55°C до 125°C, что позволяет выдерживать суровые холодные условия и высокие температуры; Коннектор оснащен сквозным винтовым механизмом фиксации с обоих концов для сохранения надежного соединения даже в условиях постоянной вибрации и ударов, что значительно снижает риск отсоединения.
3. Высокая пропускная способность по току
Номинальный ток может достигать 10A-20A, напряжение поддерживает 800 В переменного/постоянного тока, а сопротивление контактов снижено до ≤6 мОм благодаря контактам из медного сплава и позолоченной обработке поверхности, что обеспечивает эффективную передачу энергии.
4. Разнообразные конфигурации
Доступные с количеством выводов от 4 до 96 бит, с различными способами монтажа и заделки, они могут гибко адаптироваться к пространственным и функциональным потребностям различных устройств.
Благодаря таким преимуществам, как высокая плотность и высокая надежность, серия Renhotec M80 особенно подходит для промышленных роботов и автоматики, беспилотных систем, высококлассного контрольно-измерительного оборудования, энергетического оборудования и т.д., чтобы создать надежное соединение для оборудования.
Выбирайте по требованию: Коннектор M80 Три серии продуктов
Чтобы удовлетворить потребности различных сценариев в подключении, серия Renhotec M80 подразделяется на три серии: сигнальную, серию для передачи данных и гибридную серию.

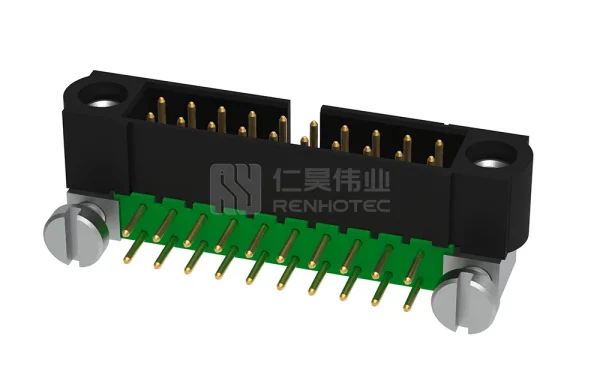

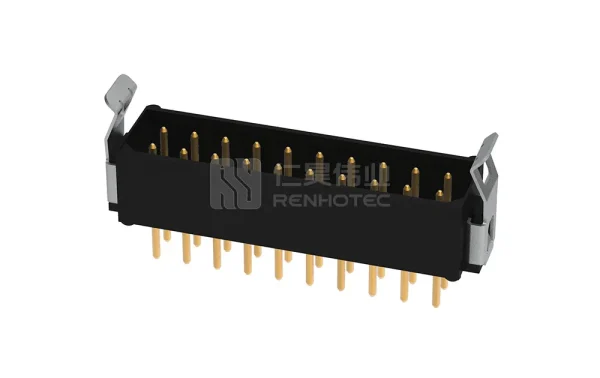

1. Серия «Сигнал»: сосредоточьтесь на эффективной передаче данных
Разработанный для обеспечения целостности сигнала, с расстоянием между контактами 2,00 мм, тонкими клеммами, высокой плотностью и количеством выводов до 96, он может передавать несколько сигналов одновременно. В основном он используется для передачи сигналов управления, сигналов датчиков (например, PNP/NPN), аналоговых сигналов и т.д.
Способ подключения: обжим, вертикальное сквозное отверстие, горизонтальное сквозное отверстие, прямое подключение кабеля.

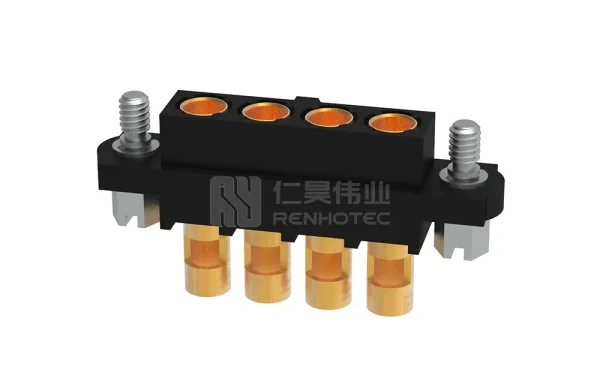

2. Серия источников питания: Усиленный подшипник питания
Мощная конструкция с шагом 4 мм, встроенные силовые контакты большого размера, обычно небольшое количество контактов, но один контакт обладает большой токопроводящей способностью, может пропускать ток до 20 А. В основном используется для питания промышленных роботов, главного силового интерфейса крупного оборудования, мощных приводов и т.д.
Способ соединения: вертикальное сквозное отверстие, горизонтальное сквозное отверстие, обжим, сварка.

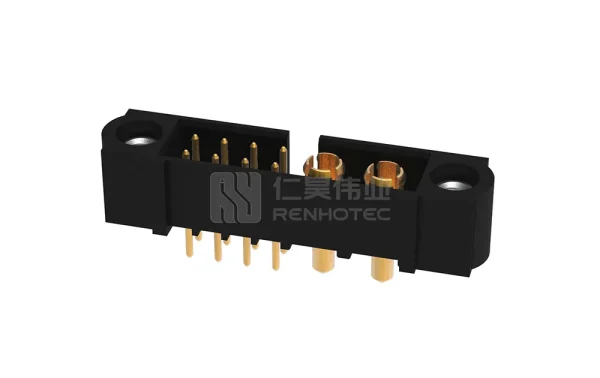

3. Гибридная серия: «питание + передача сигнала» 2 в 1
Интеграция контактов питания и сигнала в одном разъеме позволяет гибко конфигурировать сигнальные и силовые контакты в зависимости от потребностей, чтобы питание и передача сигнала не мешали друг другу, улучшая общую производительность системы, и подходит для сценариев, где требуется синхронное питание и передача данных.
Метод соединения: вертикальное сквозное отверстие, обжимное соединение + сварка.
Эти три серии охватывают все сценарии, от «одной функции» до «сложных потребностей», будь то точный контроль, тяжелое оборудование или интеллектуальное оборудование, Вы сможете найти правильное решение для подключения, значительно сократив затраты на выбор и подключение.
Как заказать
Для получения дополнительных параметров продукта, предложений по выбору или запроса на образец, пожалуйста, свяжитесь с нашей командой инженеров [email protected].
