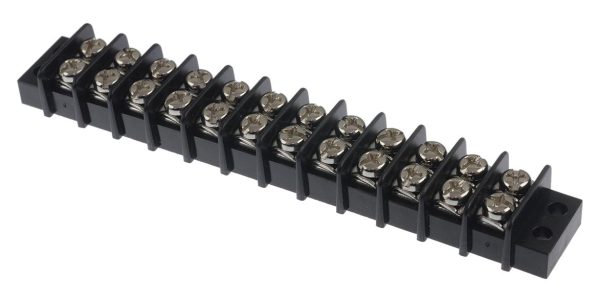

Was ist eine Klemmenleiste?
Reihenklemmen sind modulare elektrische Steckverbinder, die dazu dienen, mehrere Drähte auf sichere und organisierte Weise miteinander zu verbinden. Sie werden häufig in industriellen Schalttafeln, Haushaltsgeräten und Stromkreisen mit niedrigen bis mittleren Strömen verwendet. Klemmenblöcke bieten eine sichere, einfach zu wartende Lösung für die Verteilung von Kabeln und Signalverbindungen.
Standard-Klemmenblöcke haben jedoch ihre Grenzen, wenn es um Anwendungen mit hohen Strömen geht. Die meisten herkömmlichen Klemmen sind für Ströme von weit unter 100A ausgelegt, und ihr mechanisches Design ist nicht für Umgebungen mit Vibrationen oder thermischer Belastung optimiert. Darüber hinaus sind herkömmliche Klemmen nicht für die Durchgangsinstallation ausgelegt und eignen sich nicht für mobile oder Hochstromsysteme wie Wohnmobile und Yachten.
Erfahren Sie mehr über Reihenklemmen in unserem speziellen Artikel.
Einschränkungen von Klemmenleisten für Hochstromanwendungen
Während Polklemmen in Niederspannungs- oder Schwachstromkreisen gut funktionieren, sind sie für Hochstromanwendungen von 300-600A im Allgemeinen nicht geeignet. Zu den wichtigsten Einschränkungen gehören:
- Strombelastbarkeit: Klemmenblöcke können bei hohen Strömen überhitzen oder beschädigt werden, was zu einem Ausfall der Verbindung führen kann.
- Durchdringung von Schalttafeln: Sie sind in der Regel für die Montage im Inneren von Gehäusen konzipiert und nicht für die Durchführung von Drähten durch Schalttafeln mit Isolierung und Umgebungsschutz ausgelegt.
- Mechanische Festigkeit: Mobile Anwendungen wie Wohnmobile und Jachten setzen Steckverbinder Vibrationen und Stößen aus. Klemmenblöcke verfügen im Allgemeinen nicht über die robuste Struktur, die für einen sicheren Betrieb in diesen Umgebungen erforderlich ist.
- Sicherheitsaspekte: Hochstromverbindungen ohne ordnungsgemäße Isolierung und Gehäuseabdichtung können zu Kurzschlüssen oder Brandgefahr führen.
Kurz gesagt, für Hochstromanwendungen in mobilen oder maritimen Umgebungen sind Standardklemmen keine zuverlässige Lösung.

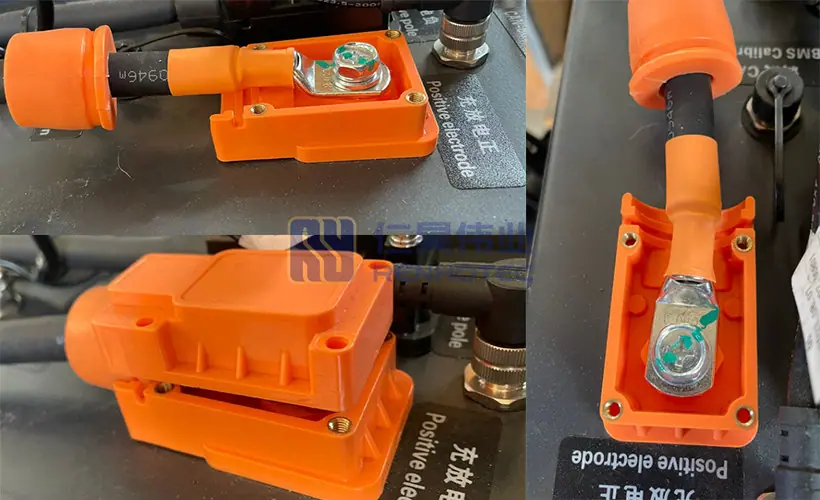

Was ist eine Durchgangsstromklemme?
Eine Durchgangsstromklemme, auch bekannt als Durchführungs- oder Schottstromklemme, wurde entwickelt, um eine sichere und isolierte elektrische Verbindung durch Schalttafeln oder Schottwände herzustellen. Diese Klemmen werden in der Regel für Anwendungen mit mittlerem bis hohem Strom verwendet, bei denen mechanische Festigkeit, Isolierung und eine sichere Schalttafelmontage erforderlich sind. Diese Klemmen bieten:
- Hohe Stromkapazität: Ausgelegt für 300-600A oder mehr, je nach Modell.
- Sichere Isolierung: Entwickelt, um versehentliche Berührungen und Kurzschlüsse zu verhindern.
- Fähigkeit zur Schaltschrankmontage: Versiegelt und verstärkt, um die elektrische und mechanische Integrität beim Durchdringen von Wänden oder Schotten zu erhalten.
- Vibrations- und Umweltbeständigkeit: Konstruiert für mobile und maritime Anwendungen, resistent gegen Stöße, Vibrationen, Feuchtigkeit und Korrosion.
Wanddurchgangsklemmen werden häufig in elektrischen Systemen von Wohnmobilen, Yachten und anderen Umgebungen verwendet, in denen Leiter mit zuverlässiger Isolierung, mechanischer Festigkeit und Schutz vor Umwelteinflüssen durch Platten oder Gehäusewände geführt werden müssen. Je nach Modell und Leistung können sie eine breite Palette von Stromanforderungen erfüllen.
Hauptunterschiede zwischen Reihenklemmen und Durchgangsstromklemmen
Stromstärkenvergleich
- Klemmleiste: Normalerweise unter 100A, nicht geeignet für Hochstromkreise.
- Stromanschluss für die Wandmontage: Unterstützt 300-600A und ist damit in der Lage, den Strombedarf großer Wohnmobil- oder Jachtsysteme zu decken.
Mechanische Festigkeit und Vibrationsbeständigkeit
- Klemmenblock: Leichte Kunststoff- oder Aluminiumkonstruktion; kann sich bei Vibrationen lockern oder versagen.
- Through-Wall Power Terminal: Robuste Metall- und Isoliermaterialien, entwickelt, um Vibrationen im mobilen Bereich und auf See standzuhalten.
Panel Penetration und Sicherheit
- Klemmleiste: In der Regel für interne Schalttafelanschlüsse vorgesehen; nicht für sichere Wanddurchführungen konzipiert.
- Durch-Wand Stromanschluss: Entwickelt, um die Isolierung aufrechtzuerhalten und Lichtbögen oder Kurzschlüsse zu verhindern, wenn sie durch Wände geführt werden.
Anwendungen in Wohnmobilen und Yachten
Durchgangsnetzklemmen werden bevorzugt, wenn Hochstromleitungen durch Schotts oder Gehäuse in Fahrzeugen und Booten geführt werden müssen. Klemmenblöcke eignen sich weiterhin für die interne Verkabelung mit geringen Strömen, wenn keine hohe mechanische Festigkeit erforderlich ist.
Wann sollten Sie von Reihenklemmen auf Durchgangsstromklemmen umsteigen?
Während Reihenklemmen nach wie vor für Stromkreise mit niedrigem bis mittlerem Strom geeignet sind, erfordern Hochstromanwendungen in Wohnmobilen, Yachten und anderen mobilen Umgebungen Durchgangsstromklemmen. In den folgenden Situationen sind Unterputzklemmen die beste Wahl:
- Erfordert eine sichere Verlegung der Kabel durch die Trennwand/Schrankwand
- Erfordert eine strukturelle Fixierung, um eine Lockerung zu verhindern
- Isolierung, Schutz und mechanische Festigkeit müssen erhalten bleiben
- Sie haben eine hohe Stromverteilung, benötigen aber keinen steckbaren Mechanismus
- Die Umgebung birgt gefährliche Faktoren wie Vibrationen, Feuchtigkeit, Salznebel usw.
Für Ingenieure und Beschaffungsteams, die elektrische Installationen mit hohen Strömen planen, gewährleistet die Umstellung auf Durchgangsstromanschlüsse sowohl Leistung als auch Sicherheit.
Benötigen Sie eine maßgeschneiderte Lösung für Ihr Wohnmobil- oder Yachtprojekt? Kontaktieren Sie uns noch heute oder starten Sie einen Live-Chat, um Ihre Anforderungen an die Hochstromverkabelung zu besprechen.
Wie Sie die richtige Hochstromklemme auswählen
Die Wahl der richtigen Durchgangsstromklemme hängt von mehreren entscheidenden Faktoren ab:
- Nennstrom: Vergewissern Sie sich, dass die Klemme die maximal zu erwartende Last bewältigen kann. Für die meisten Wohnmobil- und Jachtsysteme werden 300-600A Klemmen empfohlen.
- Isolierung und Umweltschutz: Wählen Sie ein Terminal mit einer für die Umgebung geeigneten Schutzart. Wenn eine Wasserdichtigkeit erforderlich ist, wählen Sie ein Modell, das nach IP67 oder IP68 getestet wurde.
- Anforderungen für die Panelmontage: Prüfen Sie die Dicke der Platte und stellen Sie sicher, dass sie richtig abgedichtet ist und mechanisch passt.
- Material und Langlebigkeit: Hochwertige Metalle und isolierende Kunststoffe reduzieren den langfristigen Verschleiß und sorgen für zuverlässige Verbindungen.
- Überlegungen zur Installation: Das Design der Terminals sollte eine sichere Verdrahtung ermöglichen und den Wartungsbedarf minimieren.
Tipp: Wenden Sie sich bei kundenspezifischen Anwendungen oder ungewöhnlichen Plattenstärken an einen Anbieter, der auf Durchgangsstromanschlüsse spezialisiert ist, um eine sichere und zuverlässige Installation zu gewährleisten.
FAQ – Hochstrom-Wanddurchführungsklemmen
Kann ich eine Klemmleiste für 400A in einer Yacht verwenden?
Nein, die meisten Universalklemmen sind nicht für den Dauerbetrieb bei 400 A ausgelegt und können bei Vibrationen versagen. Für 400A-Stromkreise wird in der Regel eine Unterputz-Stromklemme mit geeigneter Isolierung und mechanischer Festigkeit empfohlen.
Was sind die Vorteile von Unterputz-Stromanschlüssen in Wohnmobilen?
Unterputz-Stromanschlüsse können höhere Stromstärken aufnehmen, bieten eine sichere Durchdringung der Schalttafel, sind vibrations- und korrosionsbeständig und bieten eine zuverlässige Leistung in mobilen elektrischen Systemen.
Wie wähle ich die richtige Durchgangsstromklemme für Hochstromanwendungen?
Zu den Schlüsselfaktoren gehören die Stromstärke, die Isolierung, der Umweltschutz (z.B. IP-Schutz), die Dicke der Platte und die Haltbarkeit des Materials. Bei nicht standardisierten Anforderungen empfiehlt es sich, einen Anbieter für eine maßgeschneiderte Lösung zu konsultieren.
Reihenklemme vs. Unterputzklemme: Was ist sicherer für den Einsatz auf See?
Durchgangsstromklemmen sind im Allgemeinen sicherer für die Verwendung auf See, da sie im Vergleich zu Standardklemmen für eine höhere Stromkapazität, eine sichere Durchdringung der Schalttafel und einen verbesserten Umweltschutz konzipiert sind .
Kann ich eine Unterputzsteckdose selbst installieren?
Die Installation ist möglich, erfordert aber geeignetes Werkzeug und ein solides Verständnis der Hochstromverkabelung. Es wird dringend empfohlen, die Richtlinien des Herstellers zu befolgen oder einen qualifizierten Fachmann zu konsultieren.
Sind Unterputz-Stromanschlüsse in kundenspezifischen Größen für Wohnmobil- und Yachtanwendungen erhältlich?
Ja, viele Hersteller bieten anpassbare Durchgangsstromanschlüsse an, um bestimmte Stromstärken, und Umweltanforderungen zu erfüllen. Kontaktieren Sie Ihren Lieferanten, um Ihre Anwendung zu besprechen.
